Camera Kit

PACKLISTE

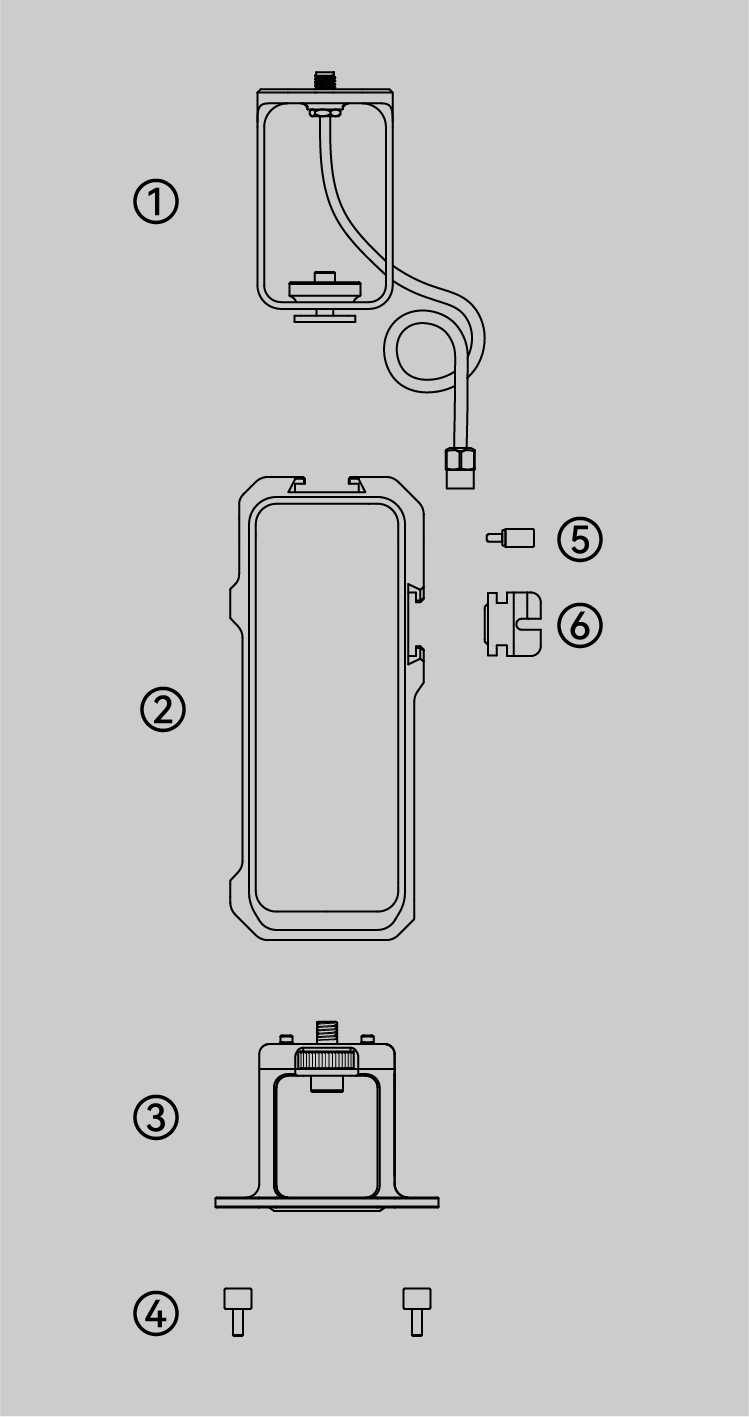

1.Zubehörschuhhalterung 2.Utility-Rahmen 3.Basis 4.Rändelschrauben 5.Lange Rändelschraube 6.Antennenhalterung

*Produktbilder dienen nur zur Veranschaulichung! Das tatsächliche Produkt kann abweichen.

Vorsichtsmaßnahmen

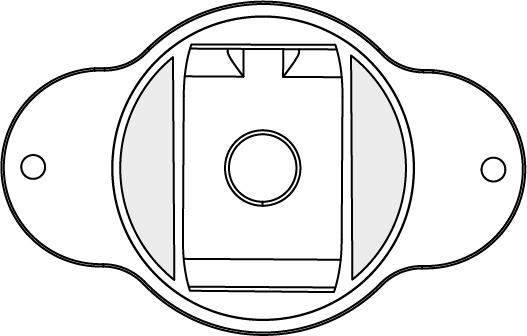

Zur Kompatibilität mit mehreren Geräten ist die Basis mit einem Gummistreifen an der Unterseite ausgestattet.

Bei Verwendung mit Hawk wird empfohlen, den Gummistreifen installiert zu lassen; bei Verwendung mit Raven wird empfohlen, den Gummistreifen zu entfernen, um eine instabile Installation zu vermeiden.

Hardware-Montage

① Stecken Sie die Antennenhalterung in die Schnalle an der rechten Seite des Utility-Rahmens.

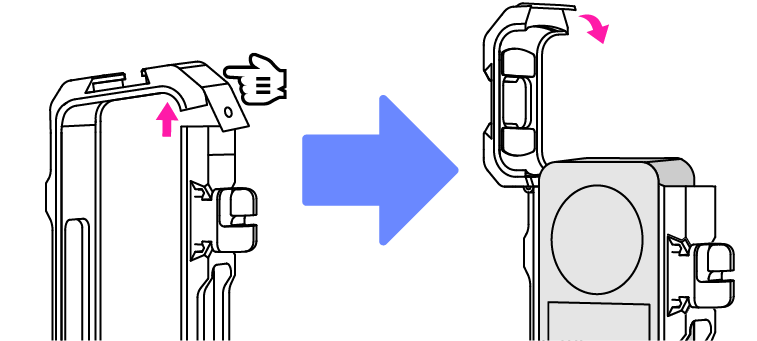

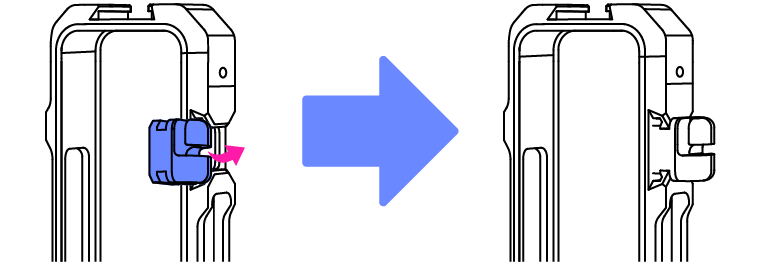

② Halten Sie den Schalter auf der rechten Seite gedrückt, um den Utility-Rahmen zu entriegeln. Schließen Sie dann den Rahmen, nachdem andere Peripheriegeräte eingesetzt wurden.

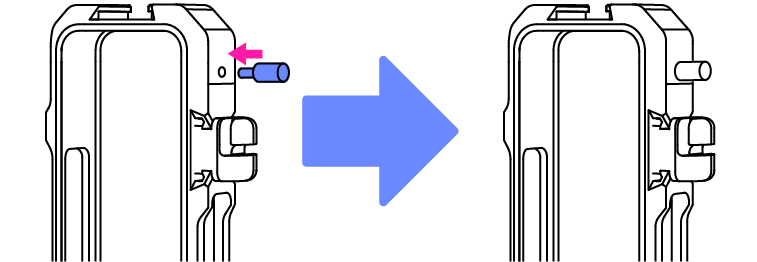

③ Stecken Sie die lange Rändelschraube in die Bohrung und drehen Sie sie im Uhrzeigersinn, um den Rahmen sicher zu verriegeln.

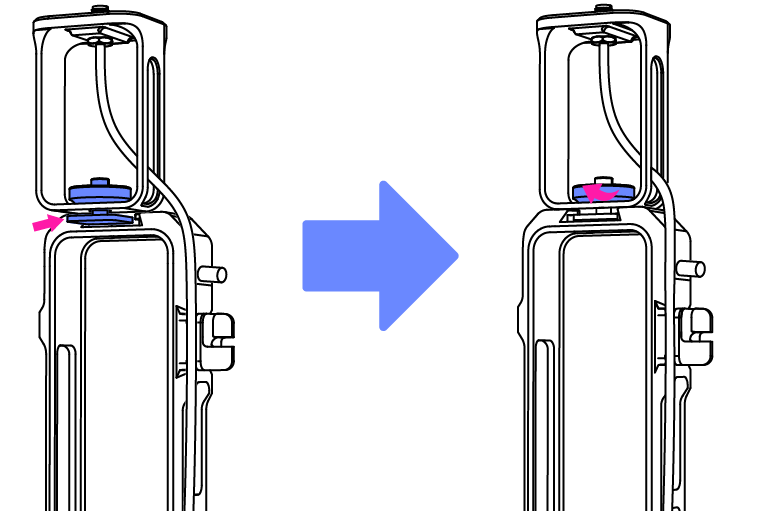

④ Nachdem Sie die Platte der Zubehörschuhhalterung in die Oberseite des Utility-Rahmens eingesetzt haben, ziehen Sie die Schraube fest, um die Verbindung zu sichern.

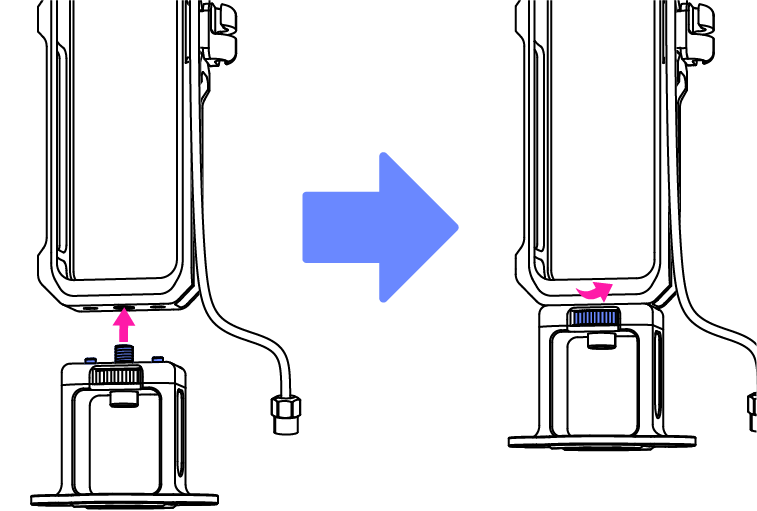

⑤ Richten Sie die Schraube an der Basis auf die Schraubbohrung an der Unterseite des Utility-Rahmens aus und ziehen Sie dann die Schraube fest.

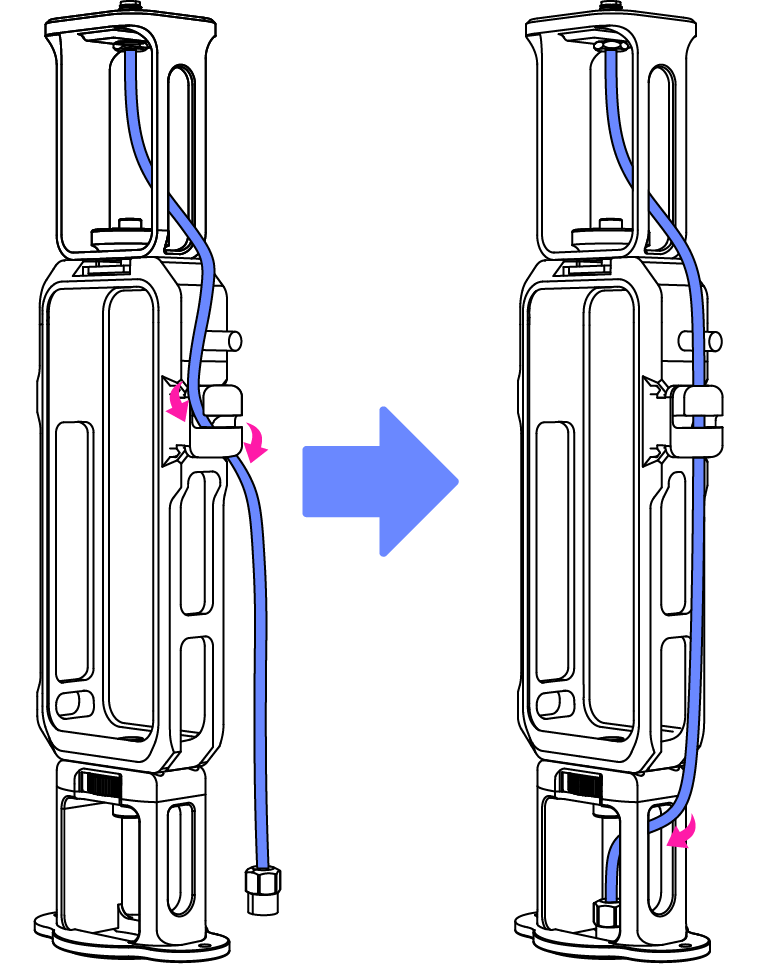

⑥ Stecken Sie das Antennenverlängerungskabel in die Basis, nachdem Sie es durch die Antennenhalterung auf der rechten Seite des Utility-Rahmens geführt haben.

*Bitte stellen Sie sicher, dass die Schrauben richtig festgezogen sind, um ein Herunterfallen des Geräts zu verhindern!

Verwendung

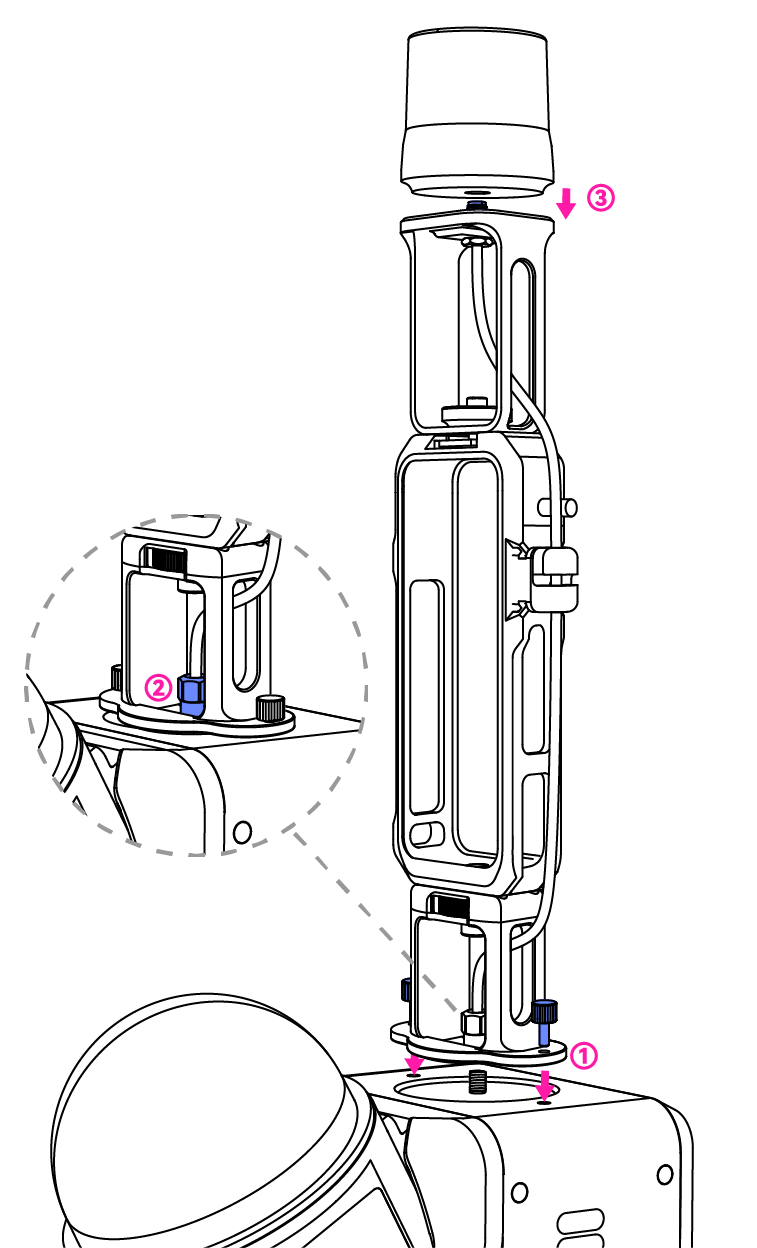

① Verwenden Sie die Rändelschraube, um den Scanner am Utility-Rahmen zu befestigen.

② Verbinden Sie das Antennenverlängerungskabel über die GPS-Schnittstelle mit dem Scanner und ziehen Sie die Schraube fest.

③ Montieren Sie das externe GPS auf der Oberseite des Kamera-Kits.

*Scanner und externes GPS sind nicht im Lieferumfang enthalten.
