Packliste
Die Packliste ist wie folgt.
①Scanner-Gehäuse ②Netzteil ③Stromkabel ④Handbuch ⑤Griff ⑥USB-Laufwerk ⑦USB-C-auf-A-Adapter ⑧Speicherkarten-Etui
*Das Erscheinungsbild des Produkts ist nicht bei allen Spezifikationen und Ausführungen einheitlich. Produktbilder dienen nur zur Veranschaulichung!
*Die Speicherkarte wurde werkseitig in das Gerät eingebaut. Das Speicherkarten-Etui dient nur zur Aufbewahrung der Karte.
Hauptstrukturen
Hardware-Verbindung
*1. Speicherkarte einsetzen
Die Speicherkarte wurde werkseitig installiert. Zum Entnehmen/Wiedereinsetzen gehen Sie wie folgt vor:
Stecken Sie die Speicherkarte durch den unteren Slot in das Gerät.

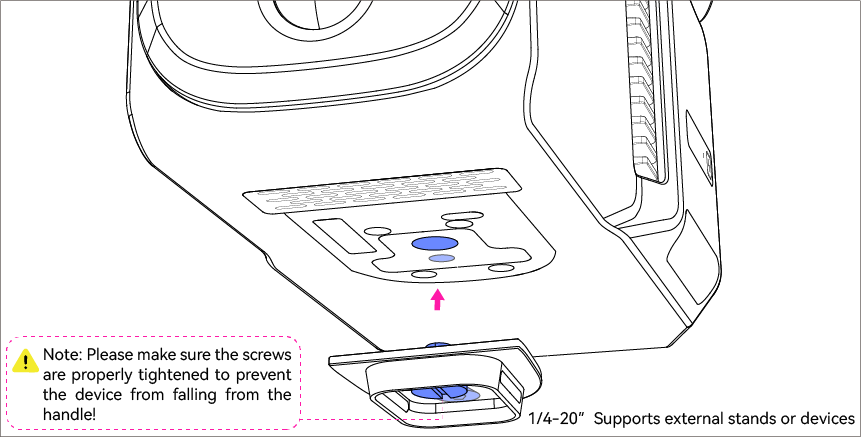

2. Mit dem Griff verbinden
a. Drücken Sie die seitlichen Tasten, um die Montageplatte vom Griff zu lösen.
b. Setzen Sie die Montageplatte durch die untere Schraubbohrung in den Scanner ein.
Fixieren Sie die Montageplatte vorläufig am Scanner. Ziehen Sie dann die Ringschraube fest.
Ziehen Sie mit einem Inbusschlüssel die Feststellschraube durch das Loch hinter der Ringschraube fest, um sie zu verstärken.

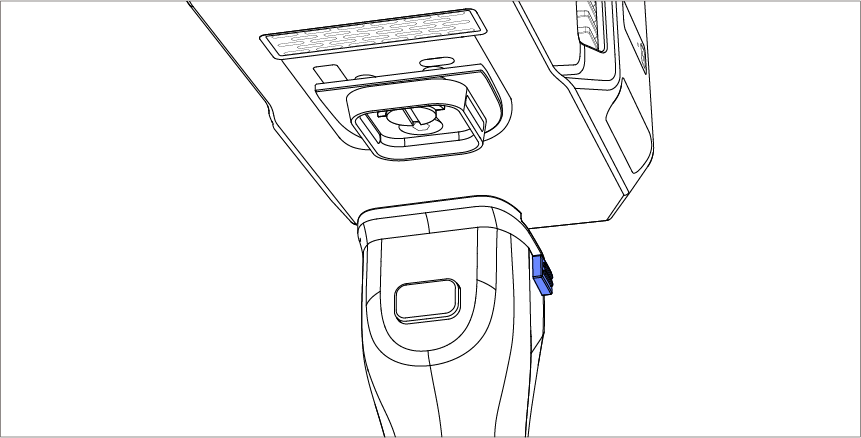

c. Drücken Sie die seitlichen Tasten am Griff und setzen Sie den Scanner darauf.

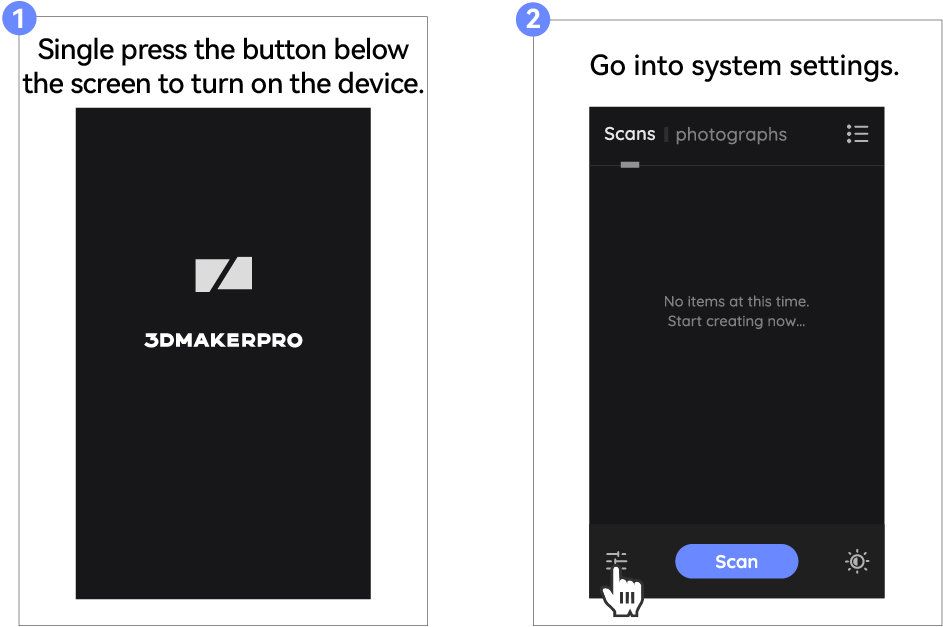

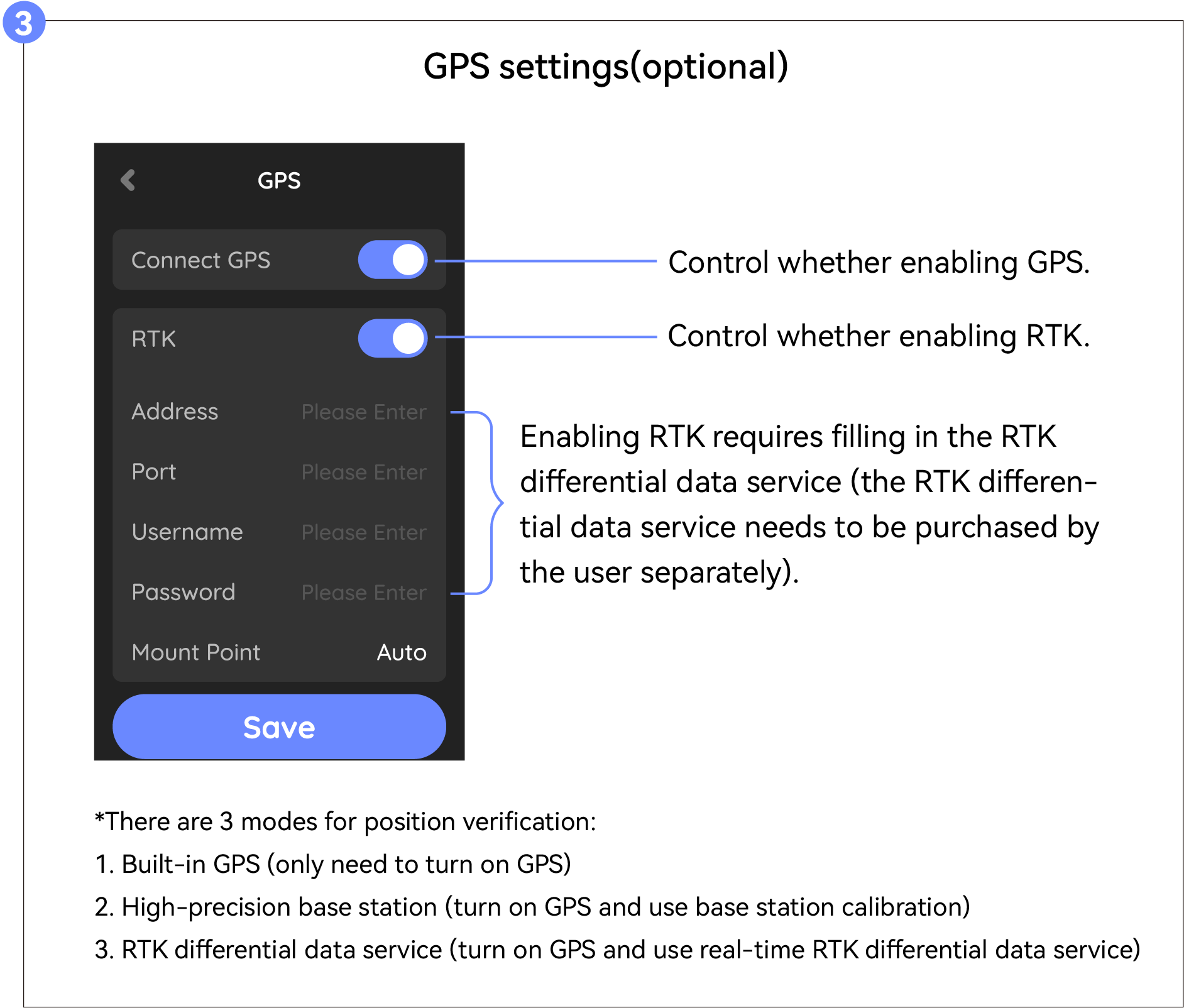

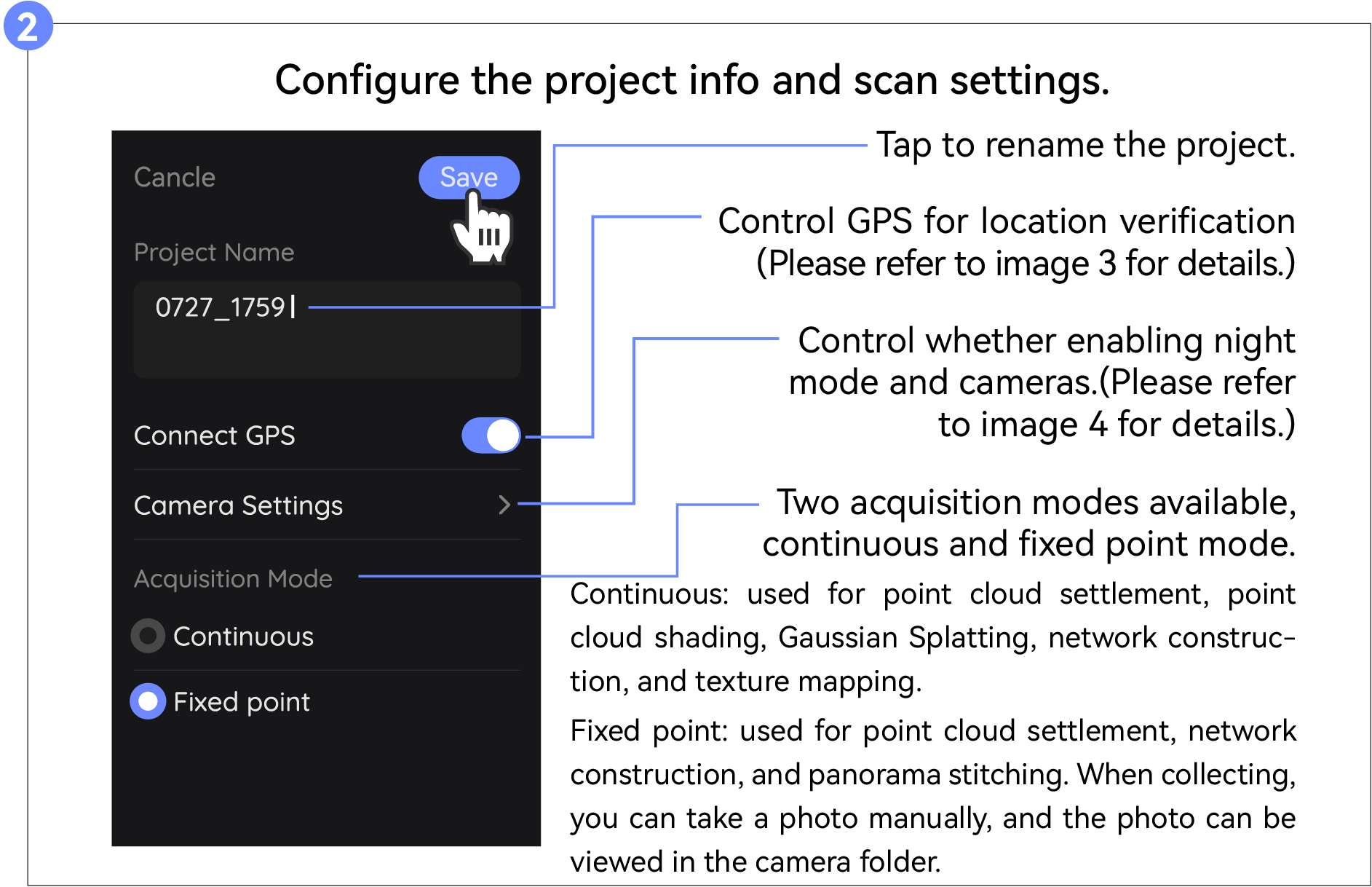

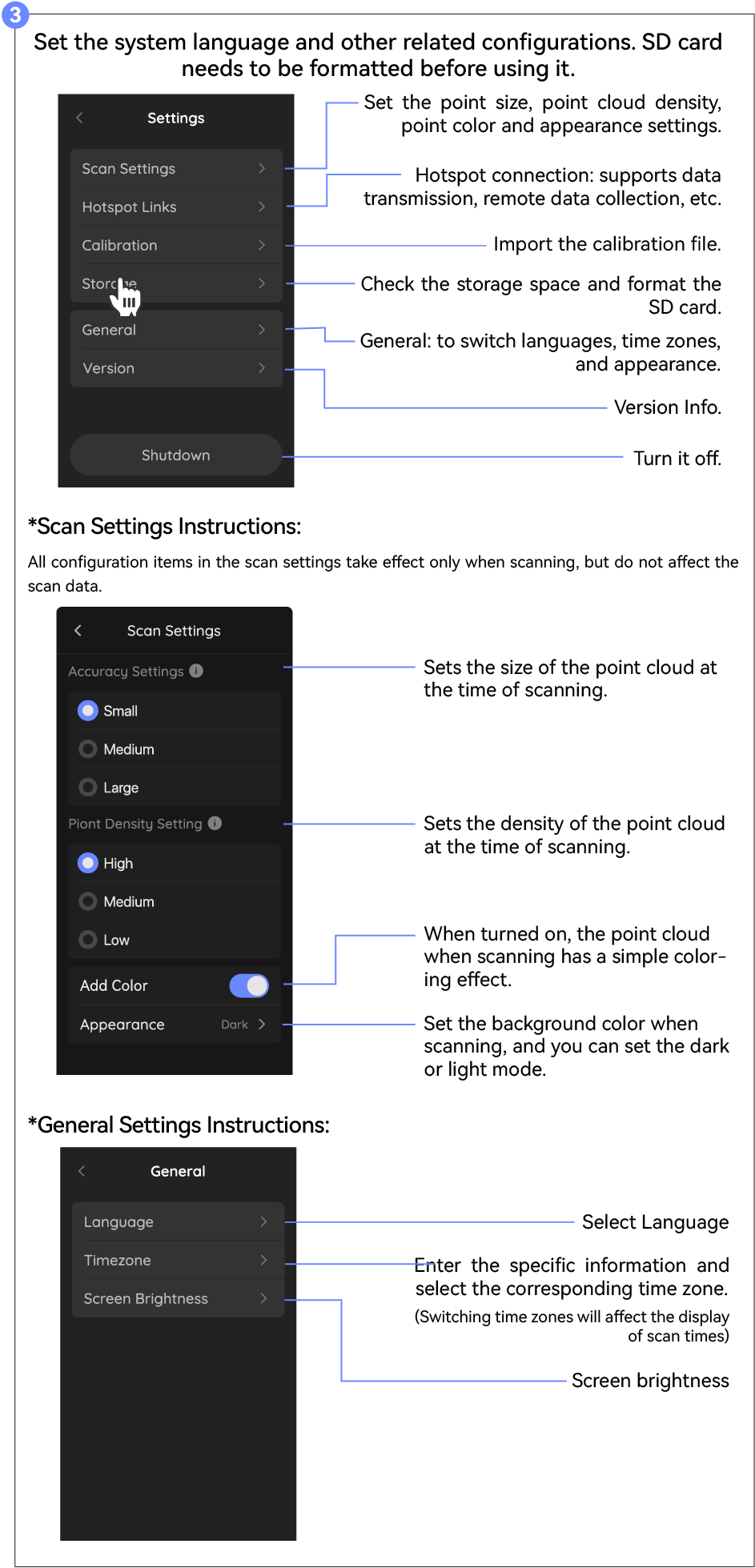

Vor dem Scannen

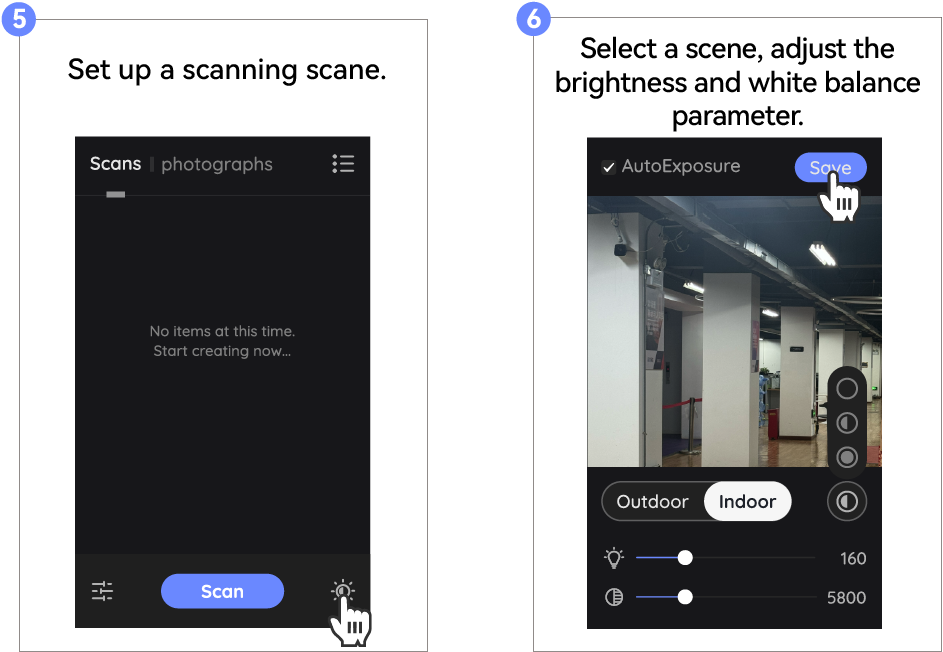

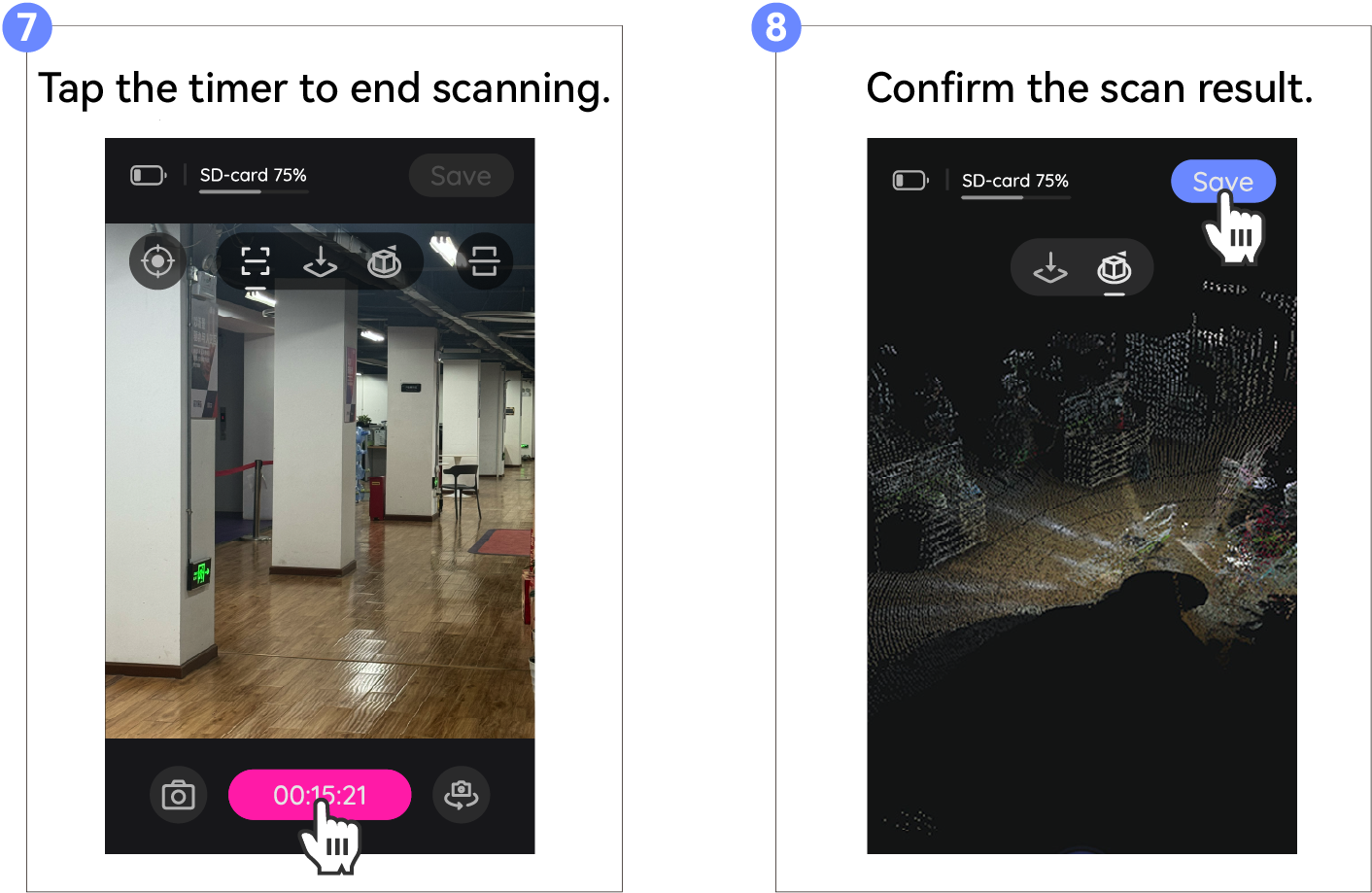

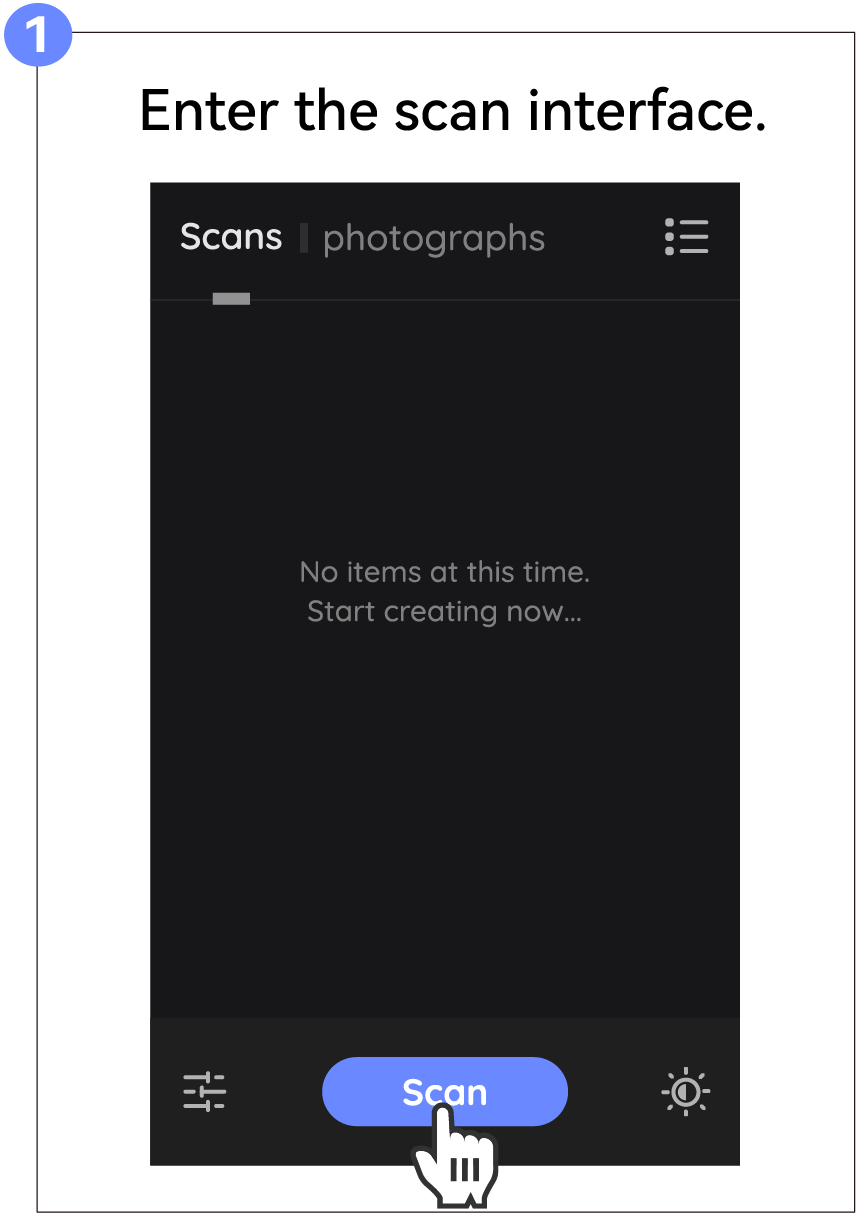

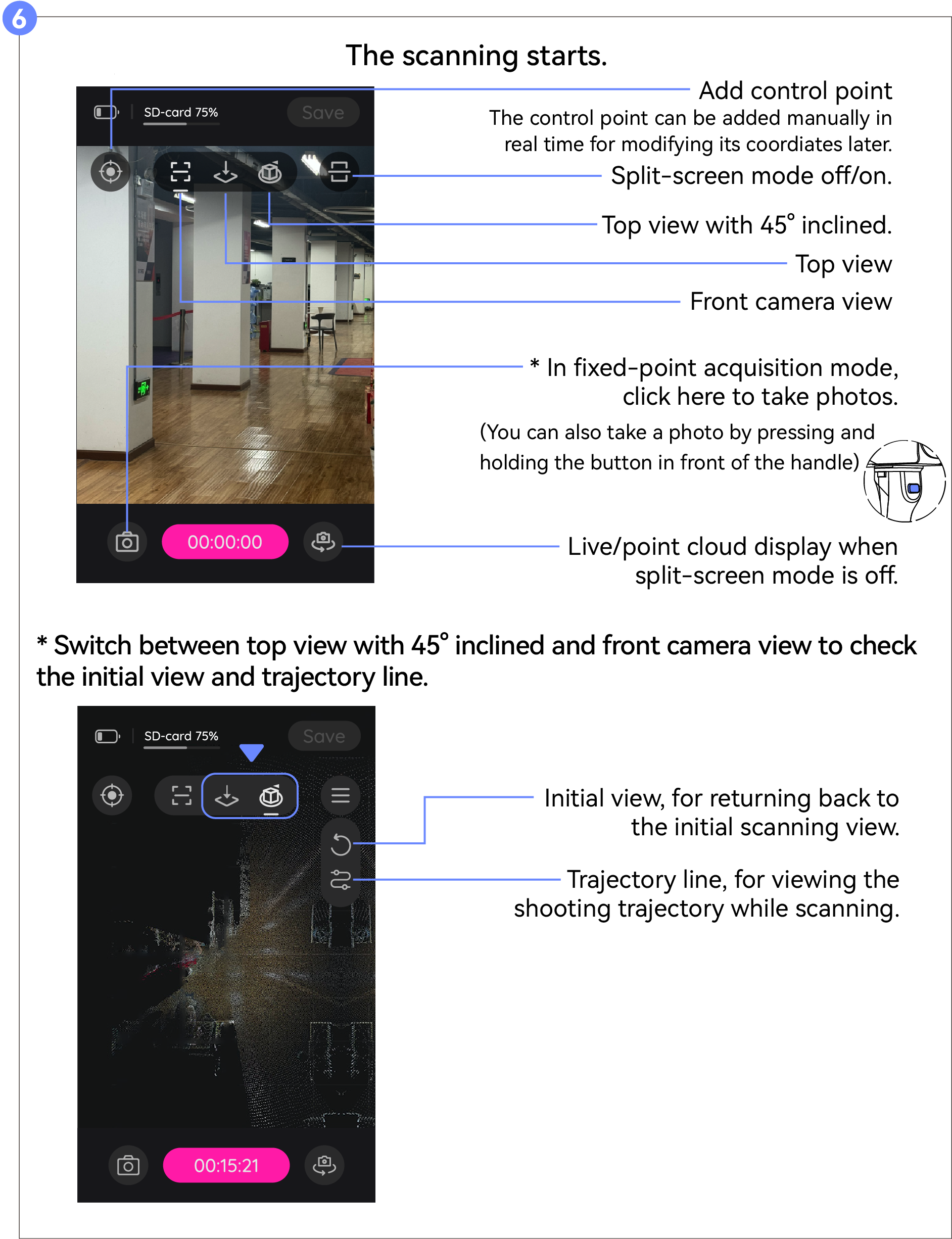

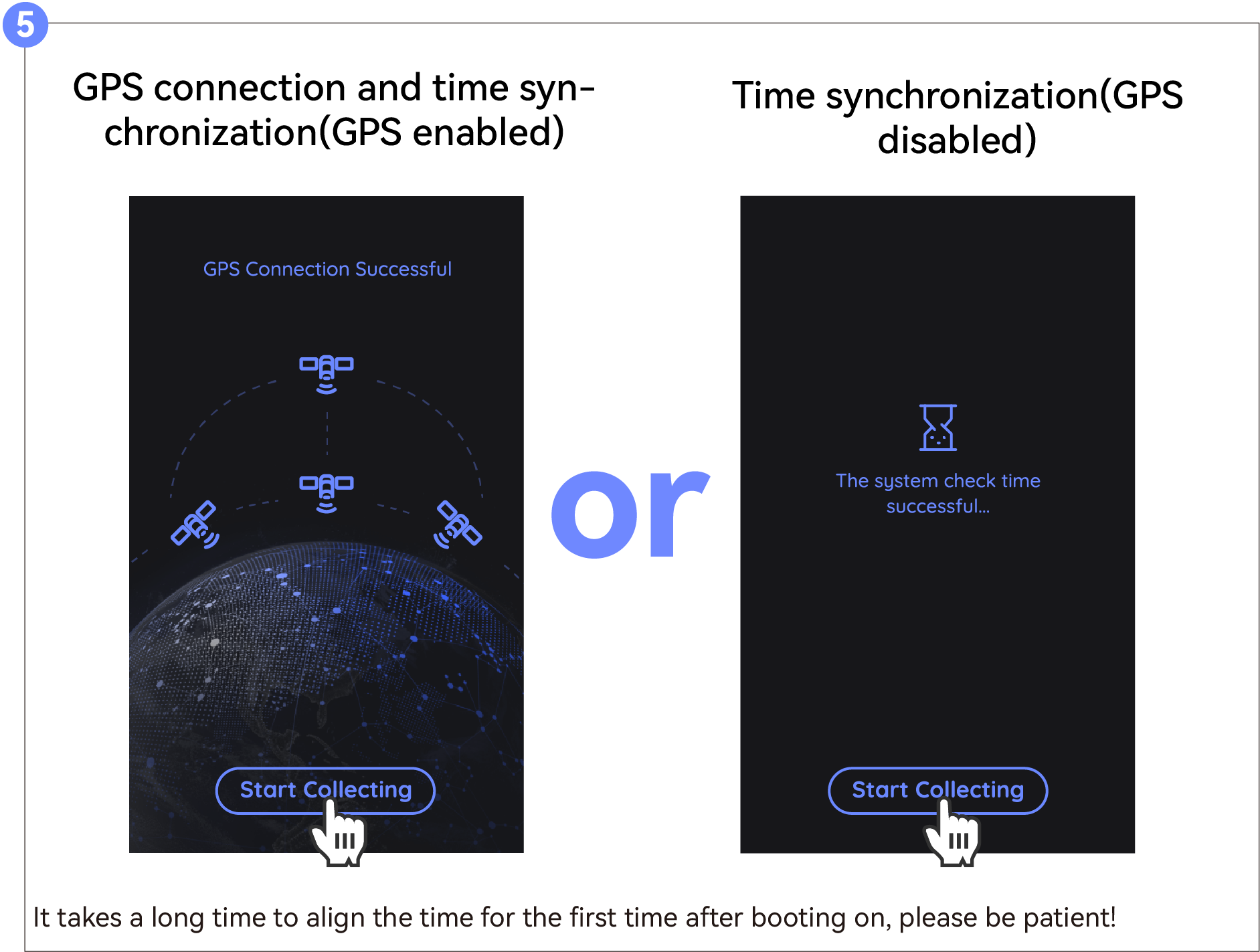

Scannen starten
Datenexport
Exportieren Sie die Daten mit dem mitgelieferten USB-Laufwerk oder über einen Hotspot.
(*Wenn die oben genannten Methoden nicht funktionieren, können Sie sie mit dem Kartenleser exportieren.)
Export über USB-Laufwerk

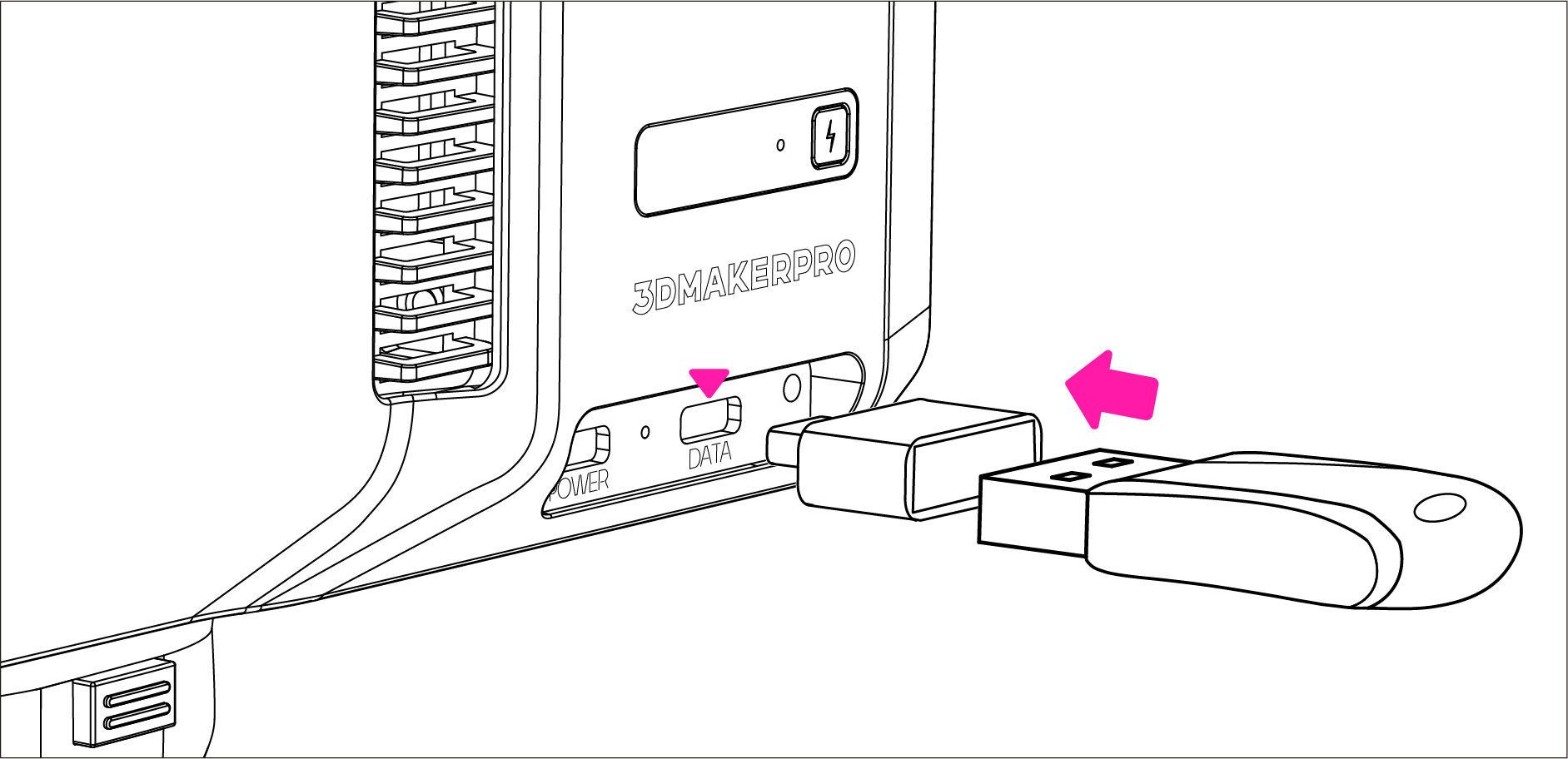

Verbinden Sie das USB-Laufwerk mit dem Adapter und stecken Sie es über den Datenanschluss in das Gerät.

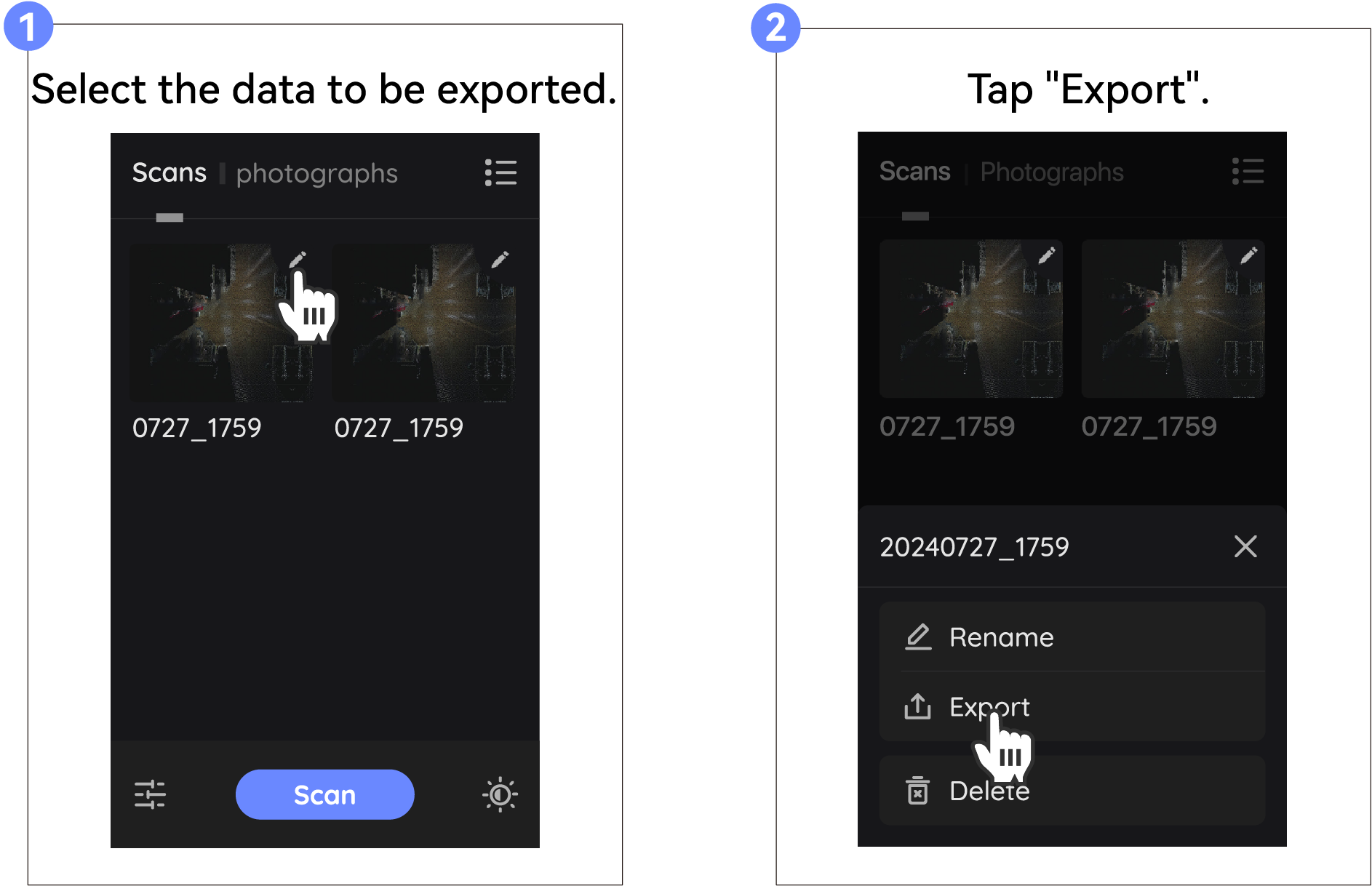

Einzelnen Datensatz exportieren

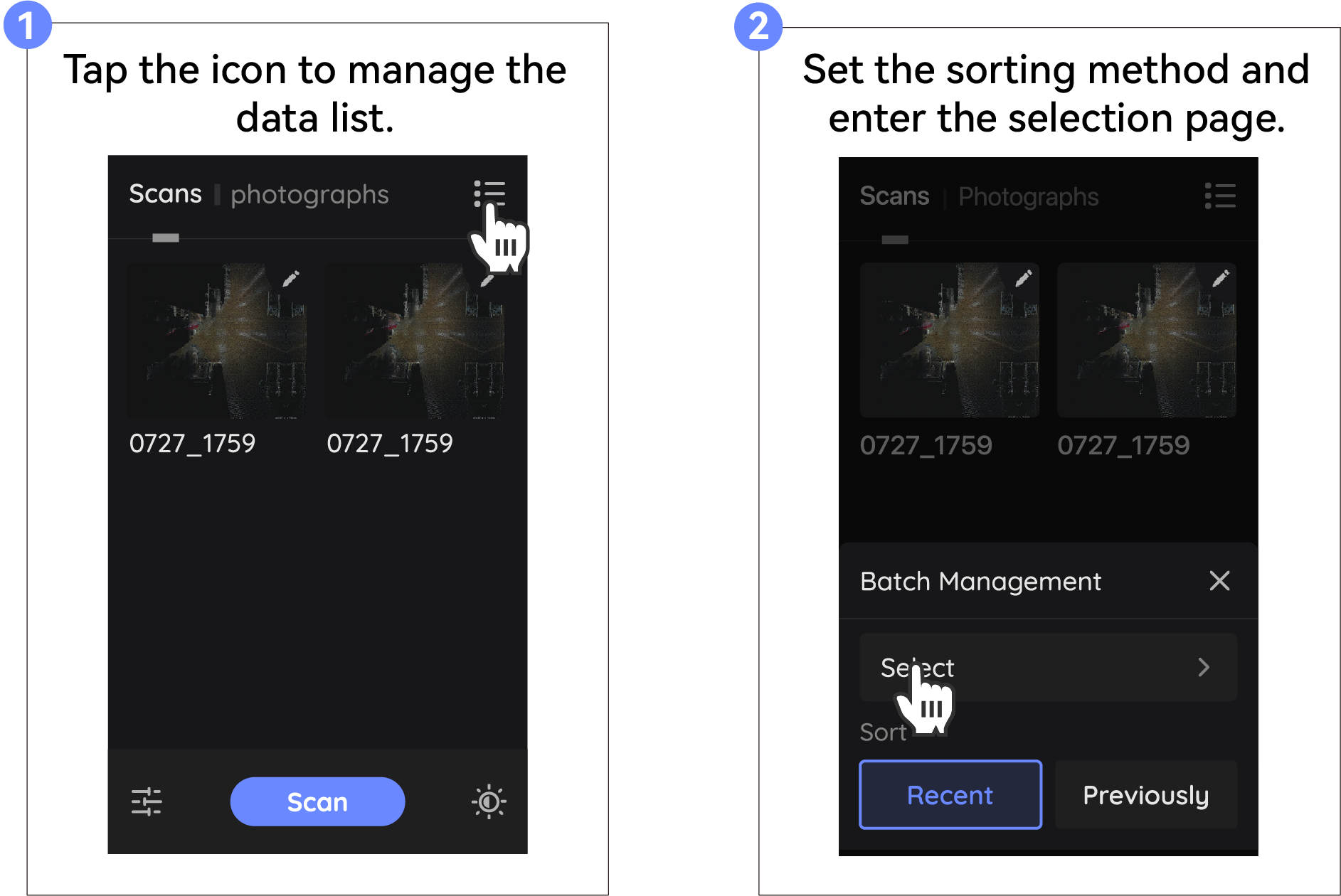

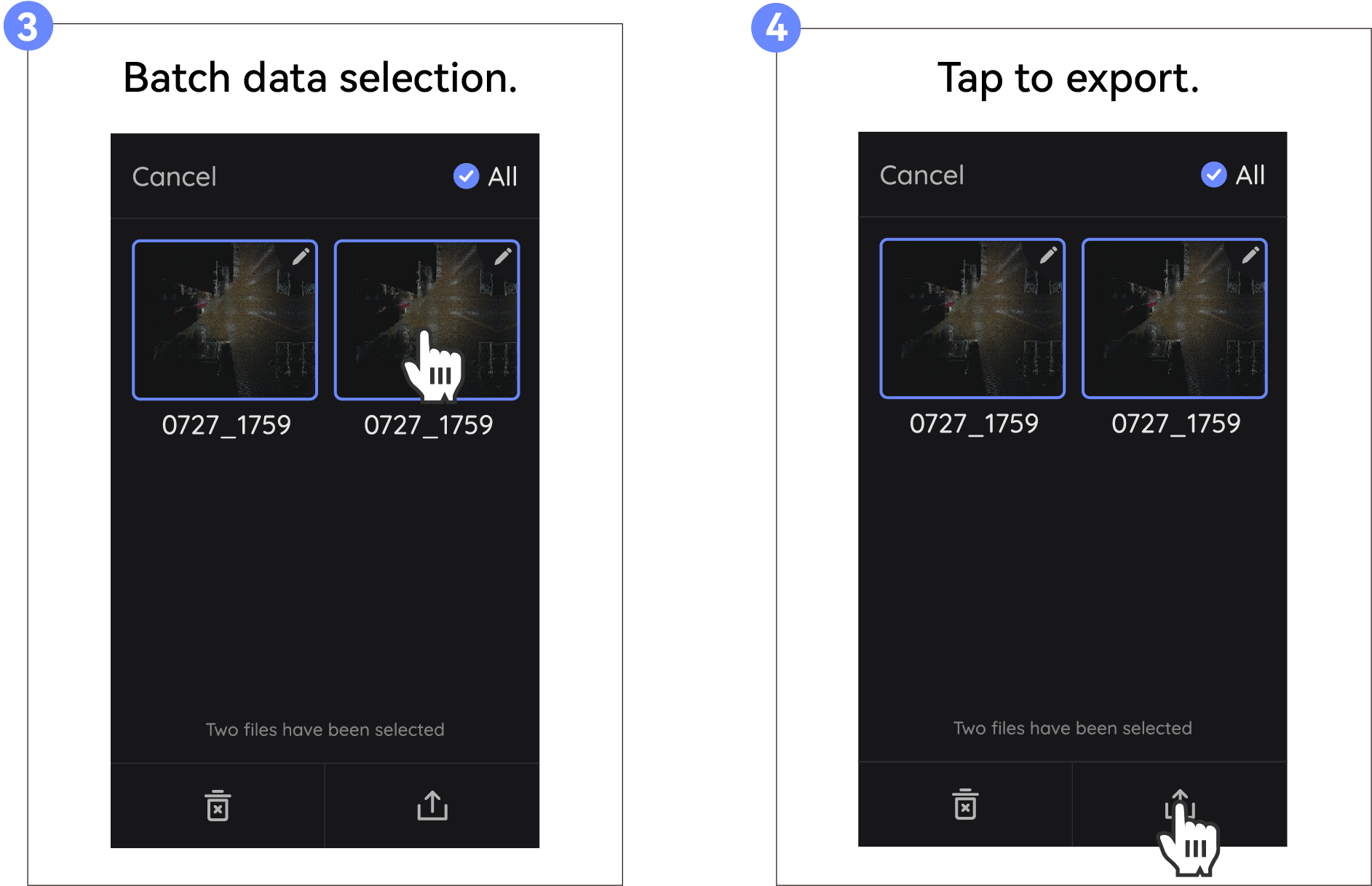

Stapel-Export
Export über einen Hotspot
Für detaillierte Anweisungen lesen Sie bitte den folgenden Link:
Export über einen Kartenleser
Vorbereitung vor dem Export
Bitte bereiten Sie Ihren eigenen Kartenleser vor (USB 3.0 oder USB 3.2 wird empfohlen, mit einer Lese-/Schreibgeschwindigkeit von 100 MB/s).

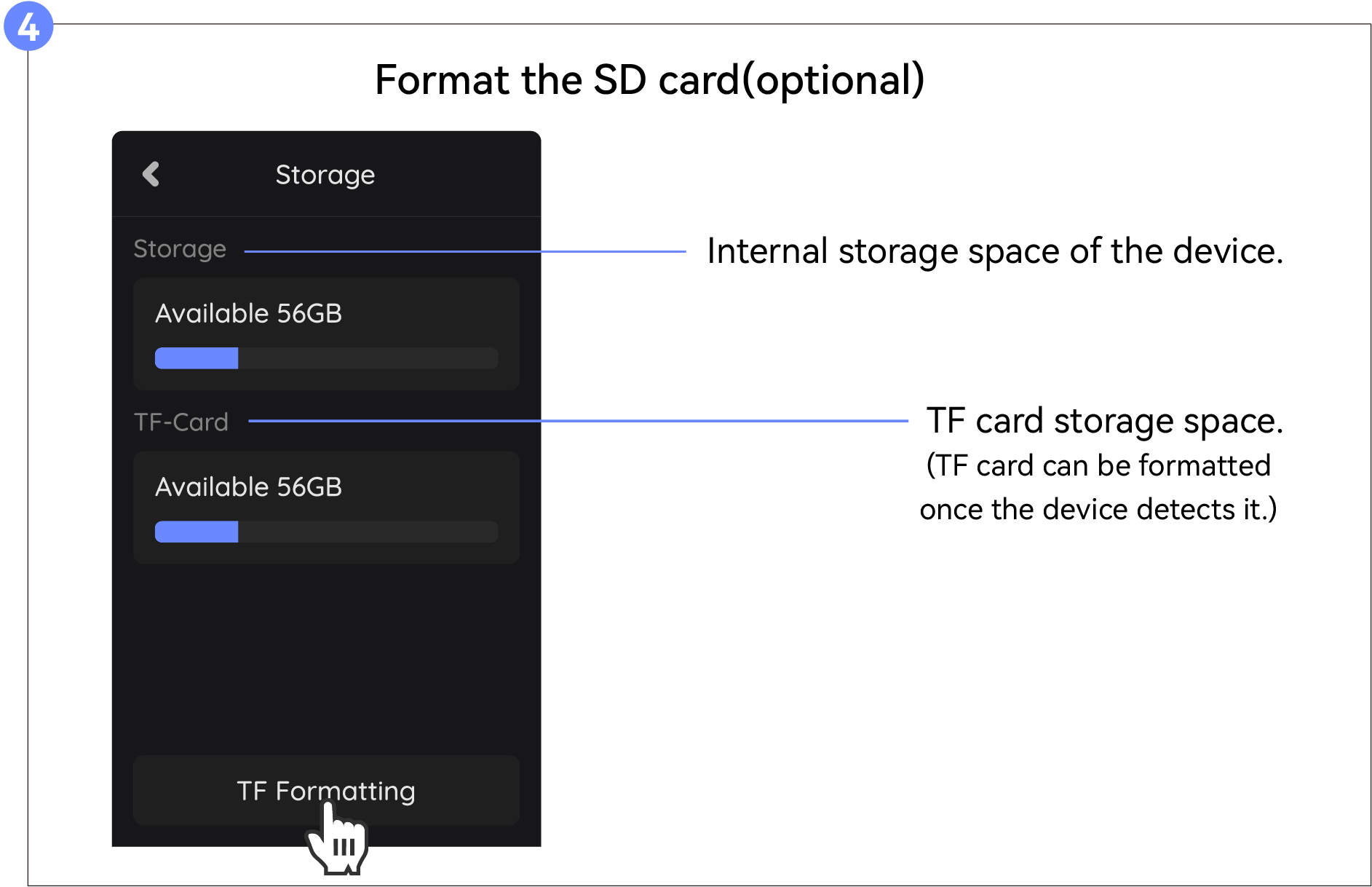

Wenn Sie beim ersten Export über den Kartenleser die Daten im Datenverzeichnis nicht lesen können, aktualisieren Sie das Gerät bitte zuerst auf die neueste Version. Nach dem Update müssen Sie außerdem die Speicherkarte formatieren (falls sich Scandaten auf dem Gerät befinden, wird empfohlen, diese vor dem Formatieren zuerst über einen Hotspot oder ein USB-Laufwerk zu exportieren, da das Formatieren alle Daten löscht).
Export

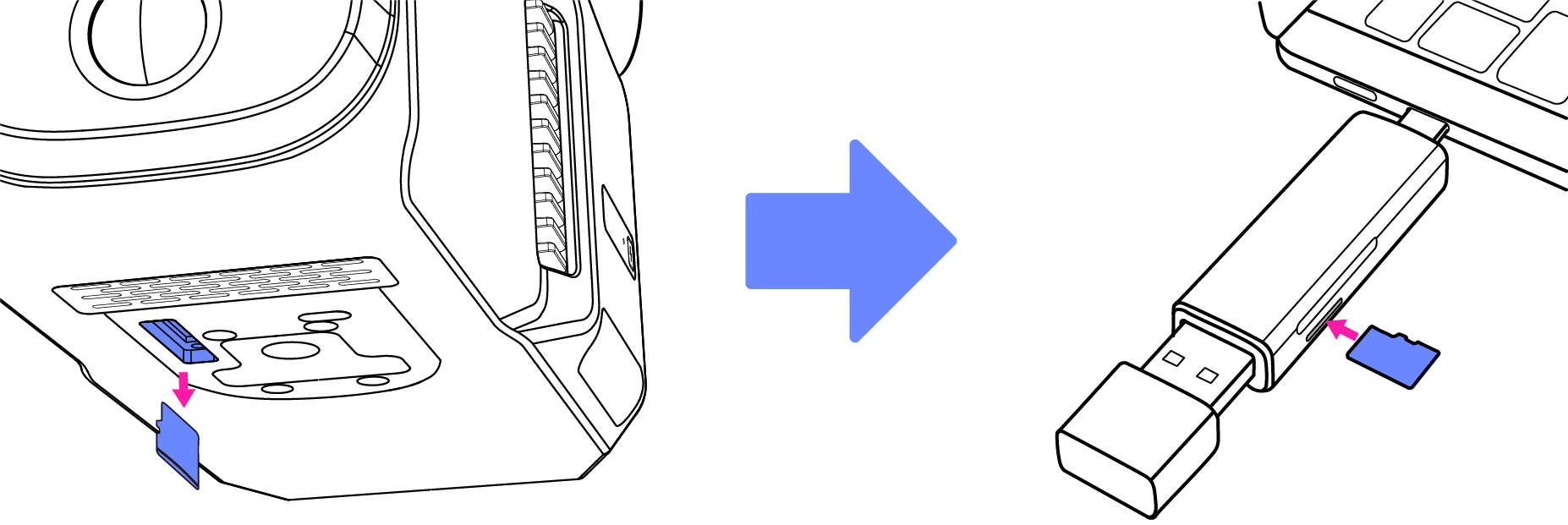

- Ziehen Sie die Speicherkarte aus der Unterseite des Geräts und übertragen Sie die Daten mit Ihrem eigenen Kartenleser auf Ihren Computer. Kopieren Sie einfach die Daten aus dem Verzeichnis „data“.
*Der abgebildete Kartenleser dient nur als Referenz; bitte beziehen Sie sich auf das tatsächlich gekaufte Produkt für die Verwendung.
- Setzen Sie die Speicherkarte nach Abschluss des Exports wieder in das Gerät ein und starten Sie das Gerät neu.
Upgrade auf die neueste Version
Vorbereitung für das Upgrade
- Laden Sie die neueste Firmware aus unserer JMMeta-Community (https://forum.jimumeta.com/home/help/download2.html?id=89ce7b9ffff54351bd89dc31c66253f4) auf das USB-Laufwerk herunter, belassen Sie sie als ZIP-Datei und speichern Sie sie in einem Ordner mit dem Namen upgrade.
Hinweis: Der Ordner upgrade muss manuell erstellt werden, falls auf dem USB-Laufwerk kein solcher Ordner vorhanden ist.
- Schalten Sie das Gerät zuerst ein, verbinden Sie dann das USB-Laufwerk mit dem Adapter und stecken Sie es in den Datenübertragungsanschluss des Geräts.

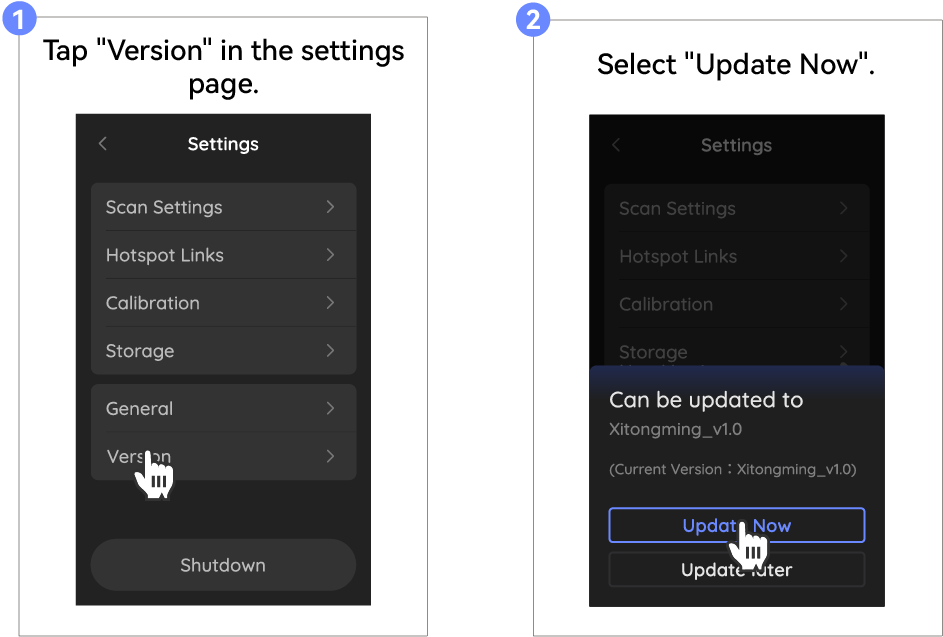

Upgrade durchführen
Kalibrierungsdatei importieren
Das Gerät wurde werkseitig kalibriert. Falls Ihr Gerät neu kalibriert werden muss, befolgen Sie bitte die folgenden Schritte, um die Kalibrierungsdatei erneut zu importieren.
Vorbereitung vor dem Importieren der Datei

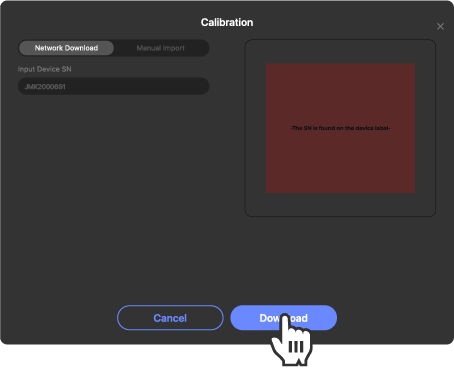

- Geben Sie die Geräte-SN-Nummer in der PC-Software ein und laden Sie die Kalibrierungsdatei herunter.

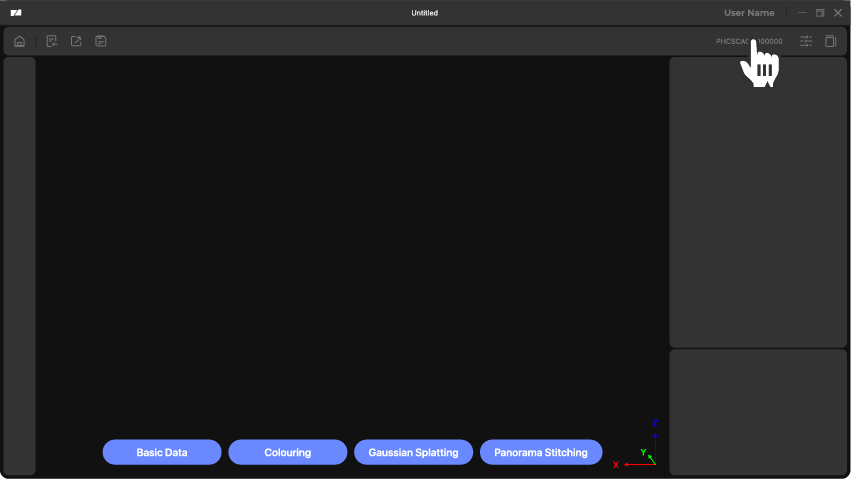

- Klicken Sie oben rechts in der PC-Software, um den Pfad der Kalibrierungsdatei zu erhalten, und laden Sie die entsprechende Kalibrierungsdatei in den Ordner „calibration“ auf dem USB-Laufwerk herunter.
Hinweis: Erstellen Sie den Calibration-Ordner manuell, falls nicht vorhanden.
- Verbinden Sie das USB-Laufwerk mit dem Adapter und stecken Sie es über den Datenanschluss in das Gerät.

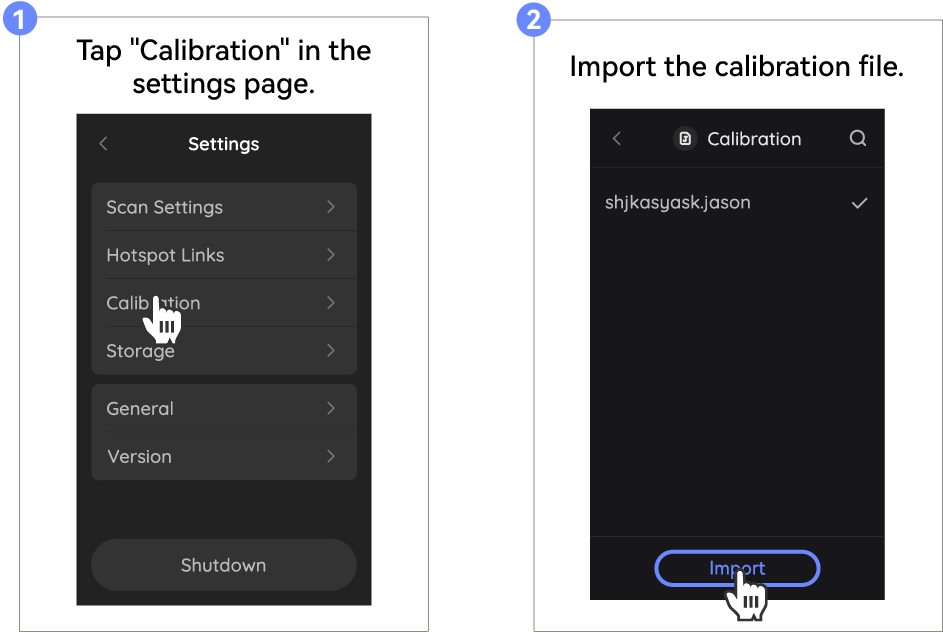

Import
Festpunktaufnahmen

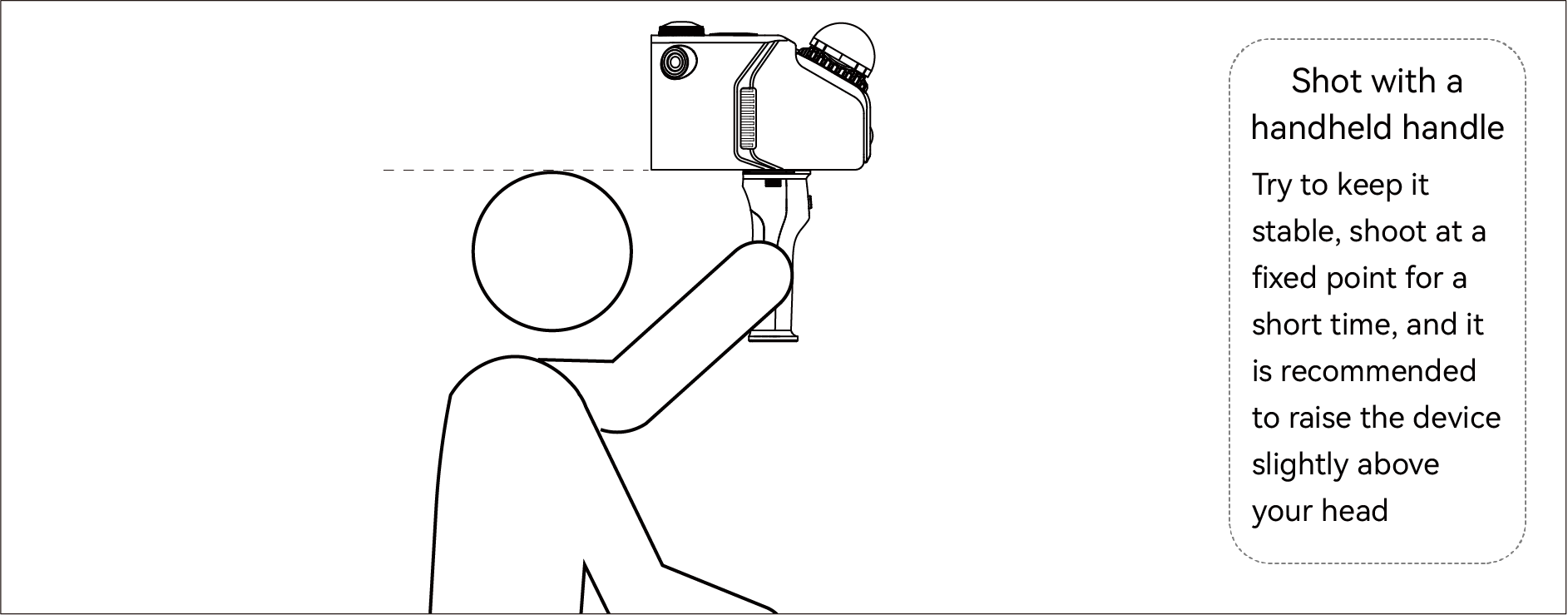

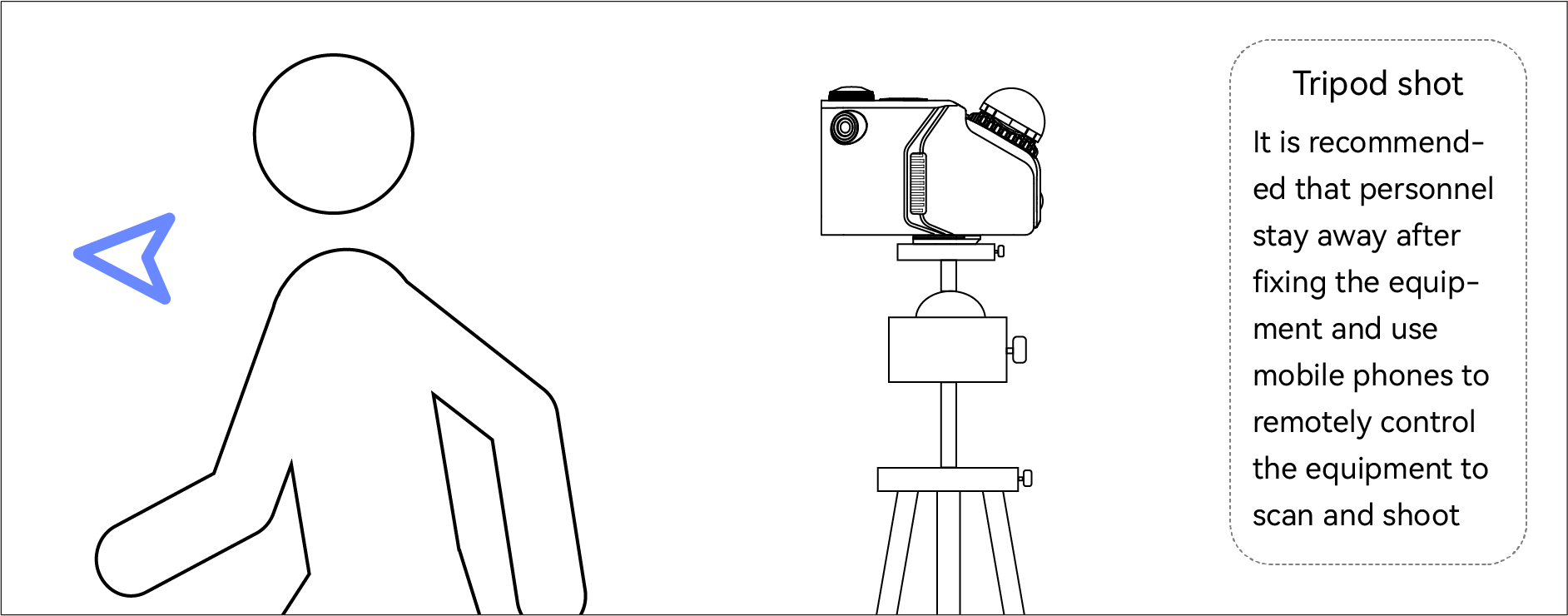

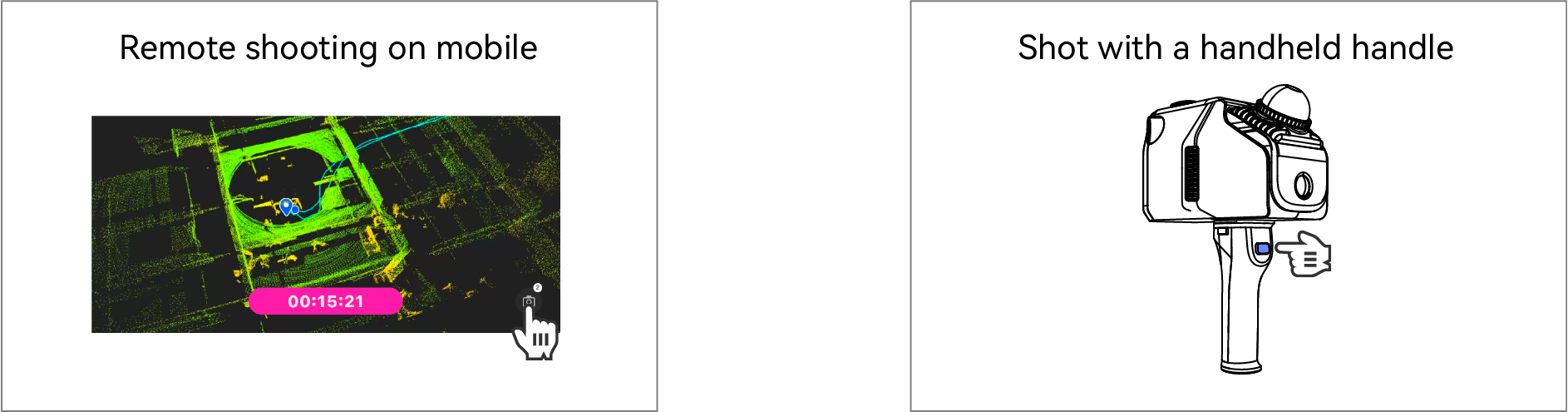

Bei Festpunktaufnahmen: Bei Stativnutzung empfehlen wir Abstand zum Gerät zu halten. Bei Handaufnahmen halten Sie das Gerät ruhig. Für stabile Aufnahmen wird ein Stativ empfohlen.
Bei Festpunktaufnahmen: Machen Sie 1-2 Aufnahmen pro Position/Winkel, und wiederholen Sie dies alle 3-5 Meter.
