Multi-Axis Turntable

Packliste

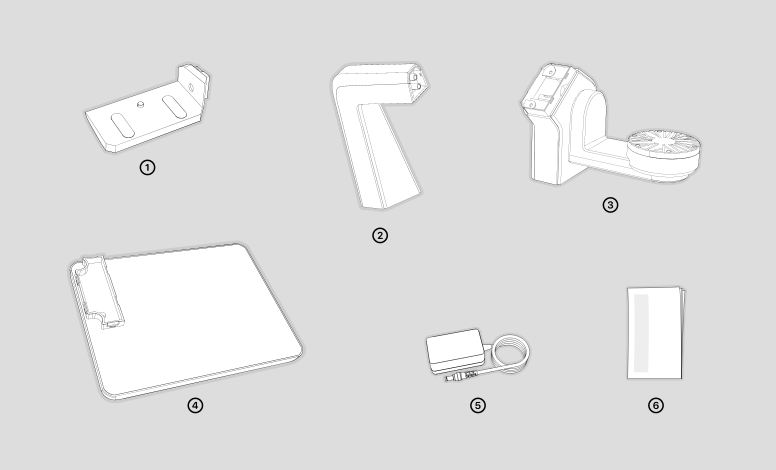

Die Packliste ist wie folgt. (Produktbilder dienen nur zur Veranschaulichung.)

①Drehtellermodul 1 ②Drehtellermodul 2 ③Drehtellermodul 3 ④Drehtellermodul 4 ⑤Netzteil ⑥Handbuch

Module zusammenbauen

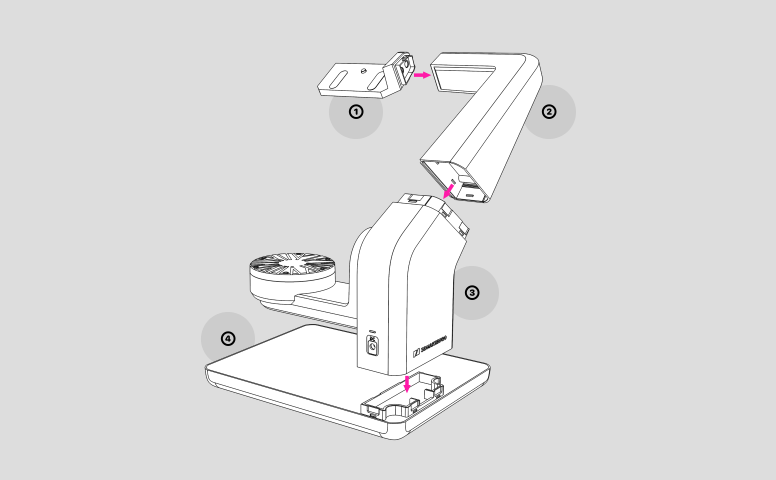

Bitte folgen Sie der obigen Abbildung, um die vier Module zusammenzubauen. Wir empfehlen, Modul 1 und 2 zusammen sowie Modul 3 und 4 zusammenzubauen und dann die beiden Teile miteinander zu verbinden.

Geräteverbindung

Hardware-Verbindung

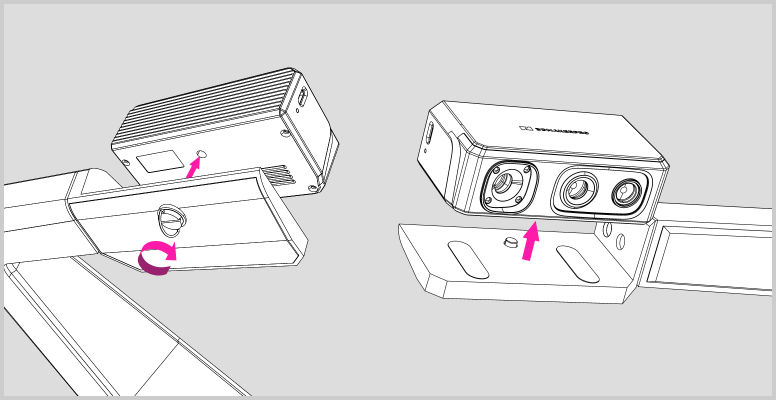

①Richten Sie das Gerät auf die Drehtellerhalterung (Modul 1) aus und stellen Sie sicher, dass die Kameras zum Mini-Drehteller zeigen. Richten Sie dann die Rändelschraube auf die Schraubbohrung am Gerät aus, schrauben Sie sie ein und ziehen Sie sie fest.

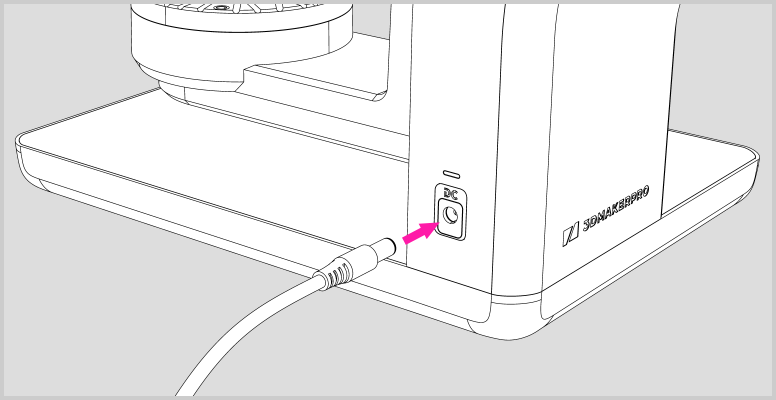

②Stecken Sie den DC-Stecker des Netzteils in den DC-Anschluss von Modul 3 und schließen Sie dann eine Stromquelle an, um den Mehrachs-Drehteller mit Strom zu versorgen.

Software-Verbindung

①Der Mehrachs-Drehteller verbindet sich über Bluetooth mit der JMStudio-Software. Bitte stellen Sie sicher, dass Ihr PC-Bluetooth aktiviert ist, oder verwenden Sie einen Bluetooth-Empfänger, falls keine Bluetooth-Fähigkeit vorhanden ist.

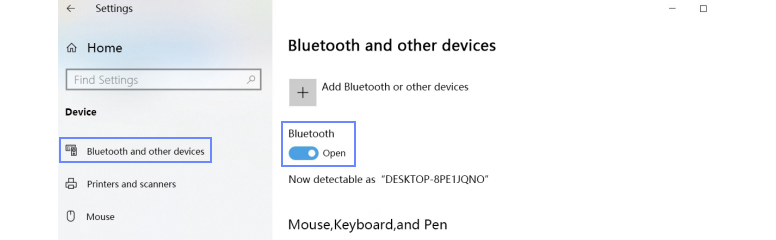

Unter Windows 10

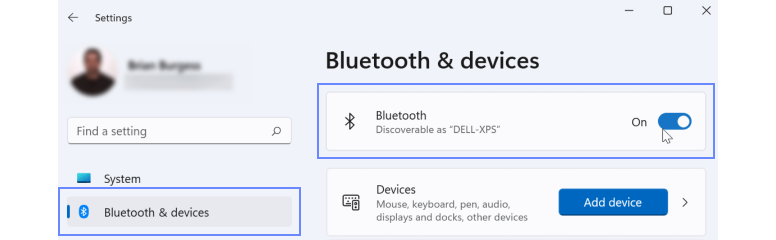

Unter Windows 11

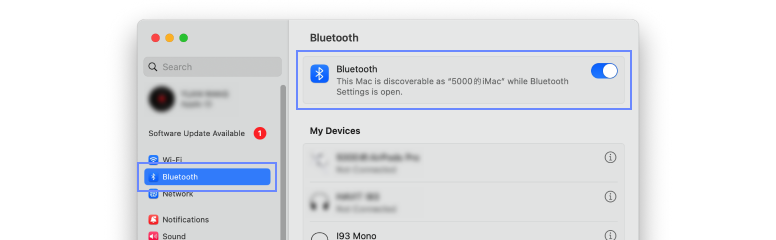

Unter macOS

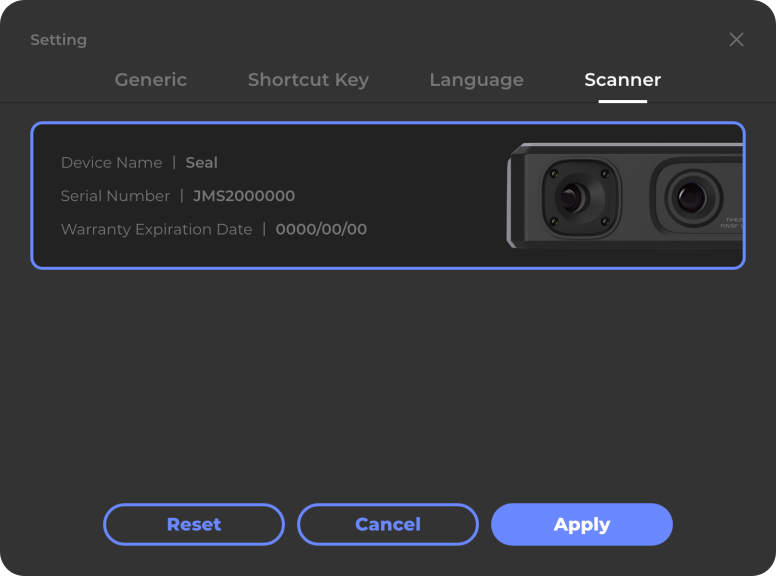

②Bitte stellen Sie sicher, dass Sie die neueste Version von JMStudio verwenden. Öffnen Sie die Software und benennen Sie das Gerät in den Einstellungen in Seal oder Seal Lite um. Gehen Sie dann zurück zur Hauptoberfläche und wechseln Sie im Arbeitsmodus zum Easy-Scan-Panel; das Mehrachs-Drehteller-Panel wird unter dem Arbeitspanel angezeigt.

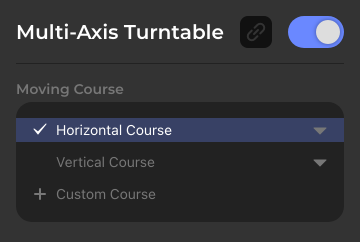

③Klicken Sie auf die Schaltflächen im Mehrachs-Drehteller-Panel, um die Funktion zu aktivieren und dieses Panel zu erweitern. Aktualisieren Sie dann das Verbindungsstatus-Symbol daneben, bis es schwarz wird.
