Hardware Connection

Hardware-Verbindung

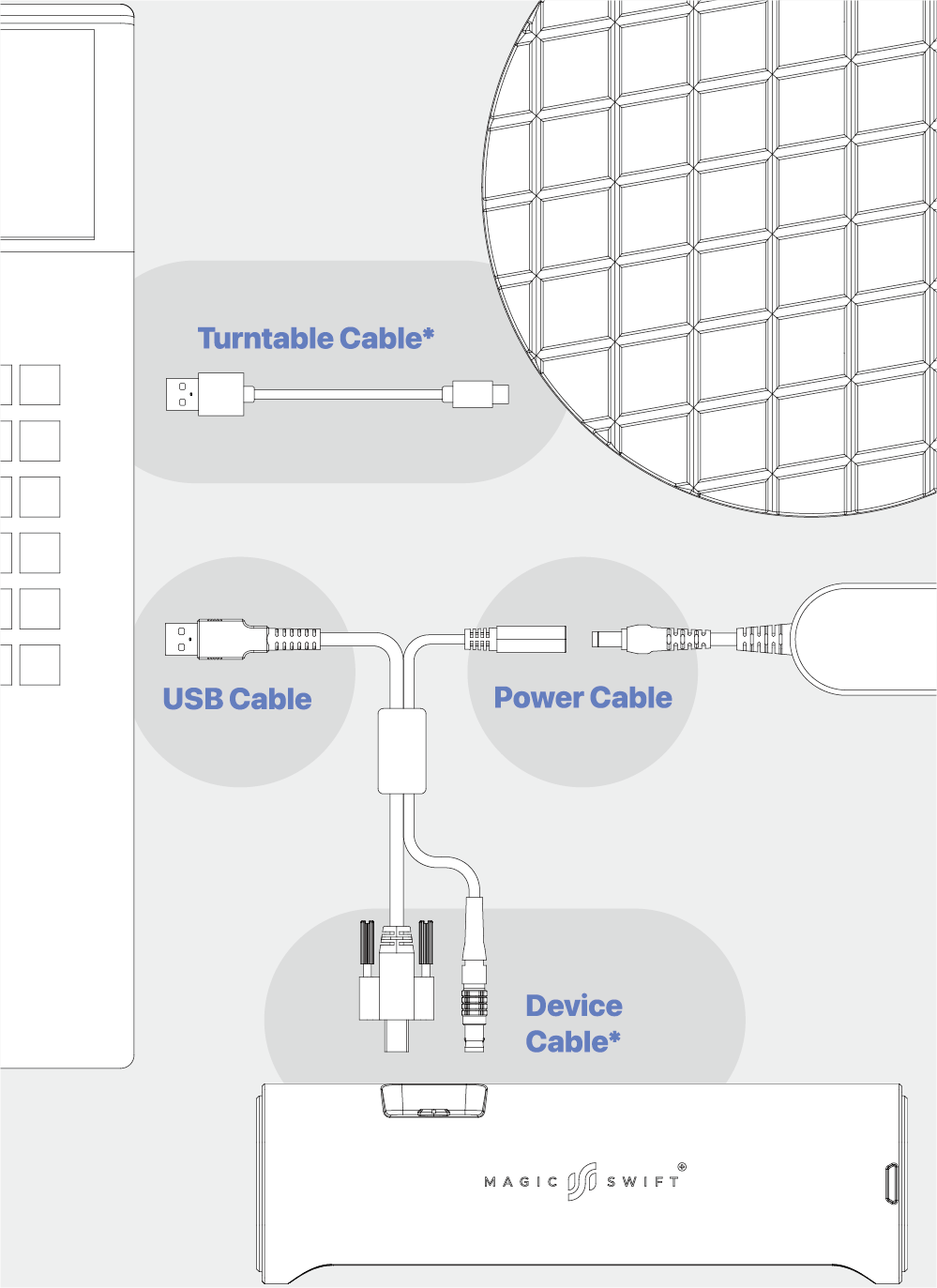

Stecken Sie eine Seite des Datenübertragungskabels (als Gerätekabel bezeichnet) in den Scanner und die andere Seite in den Computer-USB-Anschluss und das Netzteil.

Das Drehtellerkabel dient zur Stromversorgung des Drehtellers.

＊ Gerätekabel

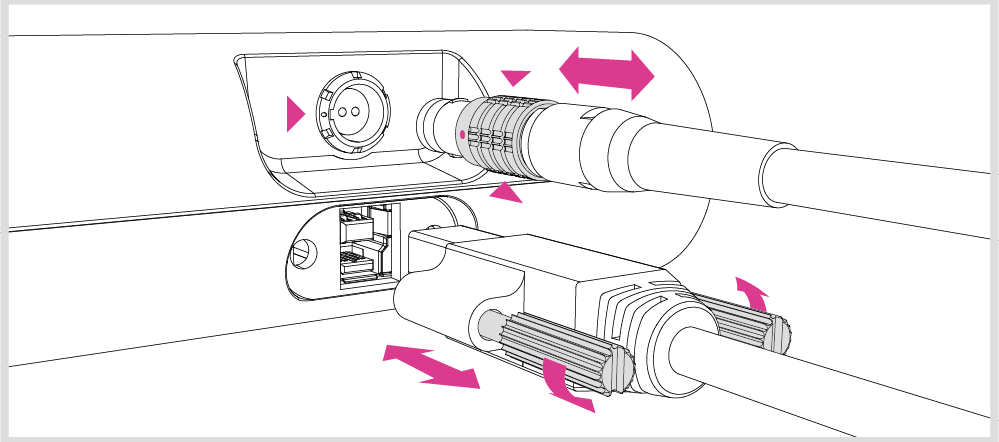

Stecken Sie das Gerätekabel in den Anschluss des Scanners und stellen Sie sicher, dass der rote Punkt mit der Nut am Anschluss ausgerichtet ist.

Zum Abziehen des Kabels schieben Sie die Hülse zurück (wie mit den roten Dreiecken markiert) und ziehen Sie das Kabel direkt heraus.

＊ Drehtellerkabel

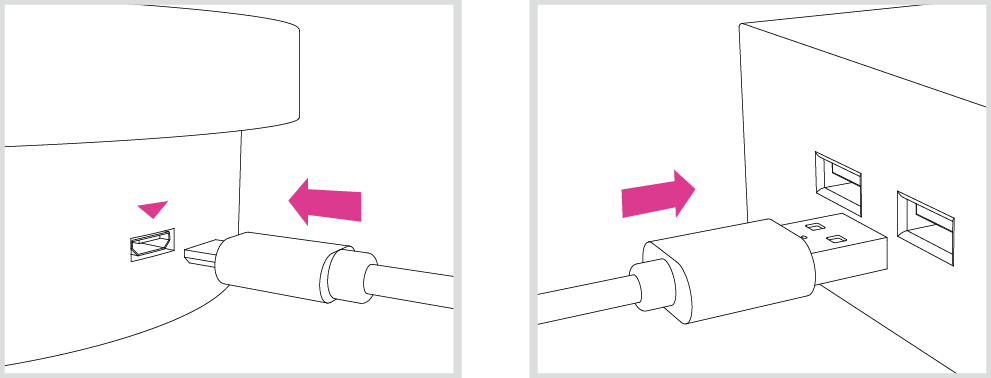

Der Drehteller kann durch Verbindung mit dem Computer oder dem Netzteil über das Drehtellerkabel mit Strom versorgt werden.

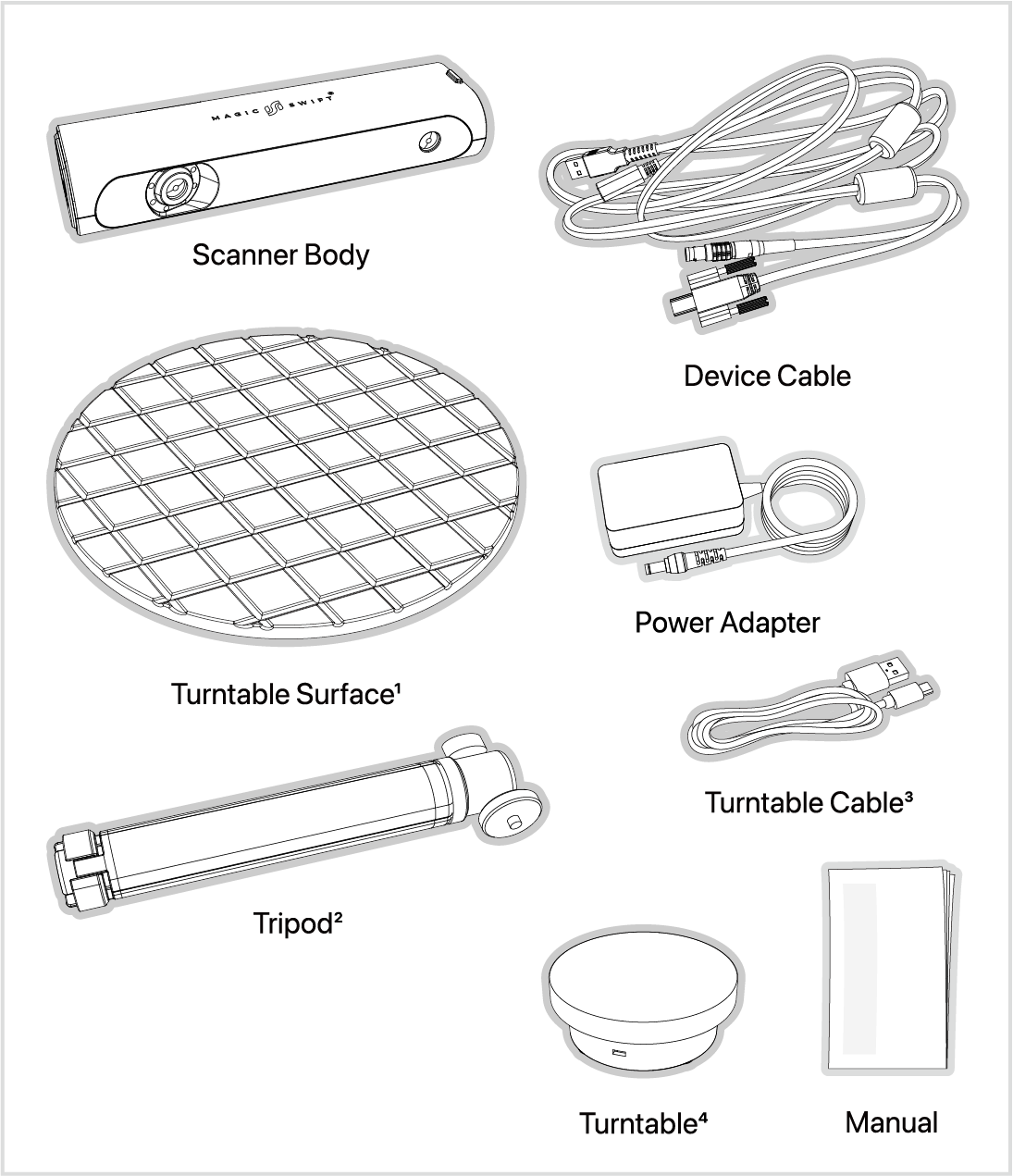

Packliste

• Produktbilder dienen nur zur Veranschaulichung.

• 1234 Nicht im Standard-Set enthalten.
