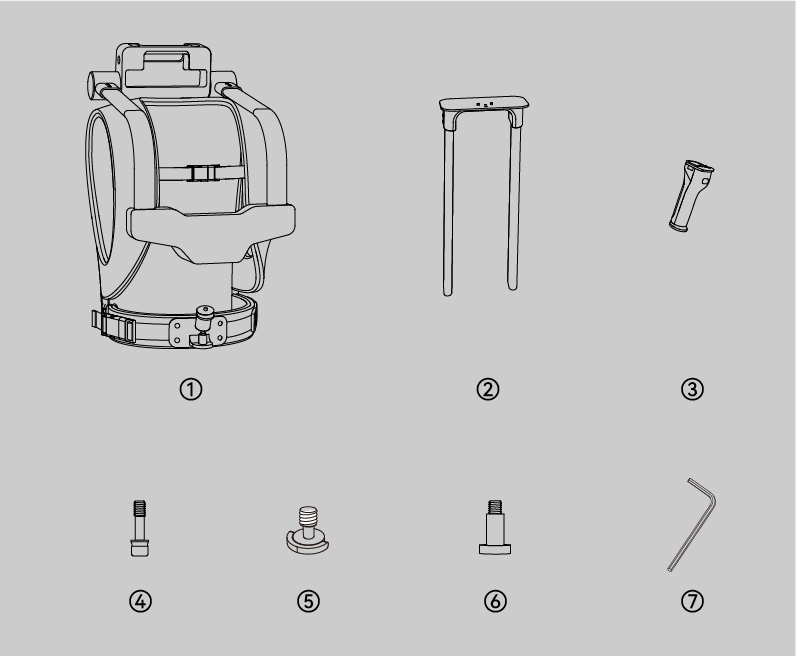

PACKLISTE
1.Rucksack 2.Befestigungsbasis 3.Griff 4.Rändelschrauben 5.D-Ring-Befestigungsschraube 6.Schulterkopfschraube 7.Inbusschlüssel
*Produktbilder dienen nur zur Veranschaulichung. Das tatsächliche Produkt kann abweichen.
Montage

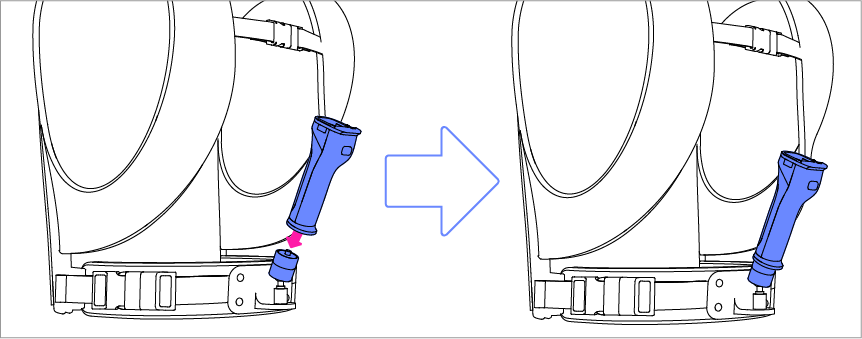

- Griff am Rucksack befestigen
Richten Sie die Rucksackschrauben auf die Schraubbohrungen an der Unterseite des Griffs aus und ziehen Sie sie fest.

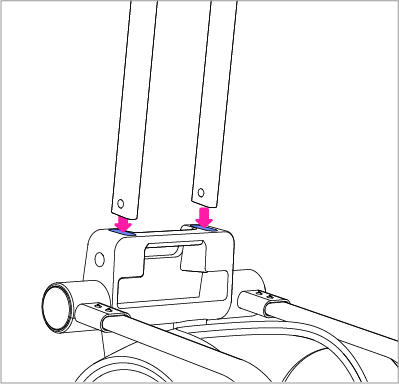

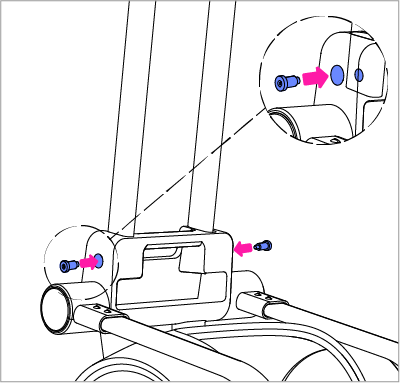

- Befestigungsbasis am Rucksack befestigen
a. Stecken Sie die Befestigungsbasis in die Bohrung oben am Rucksack.
b. Richten Sie die Schraubbohrungen an beiden Seiten auf die der Befestigungsbasis aus und ziehen Sie sie mit dem Inbusschlüssel fest.

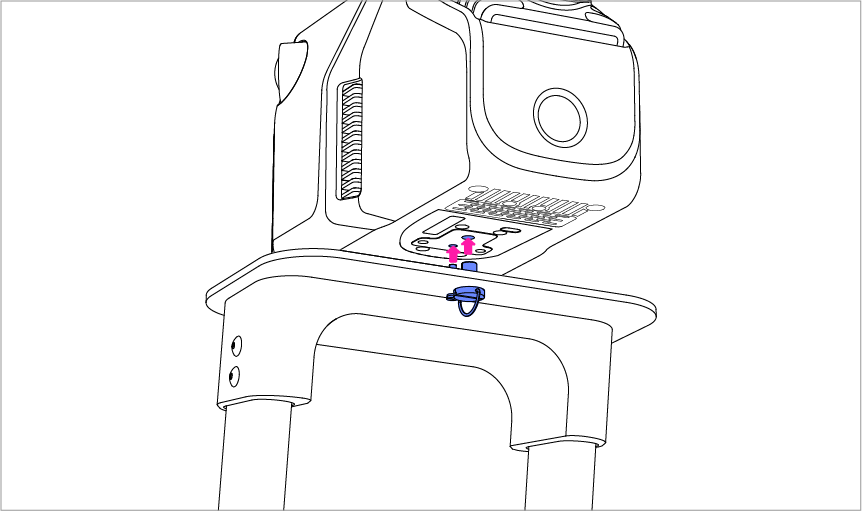

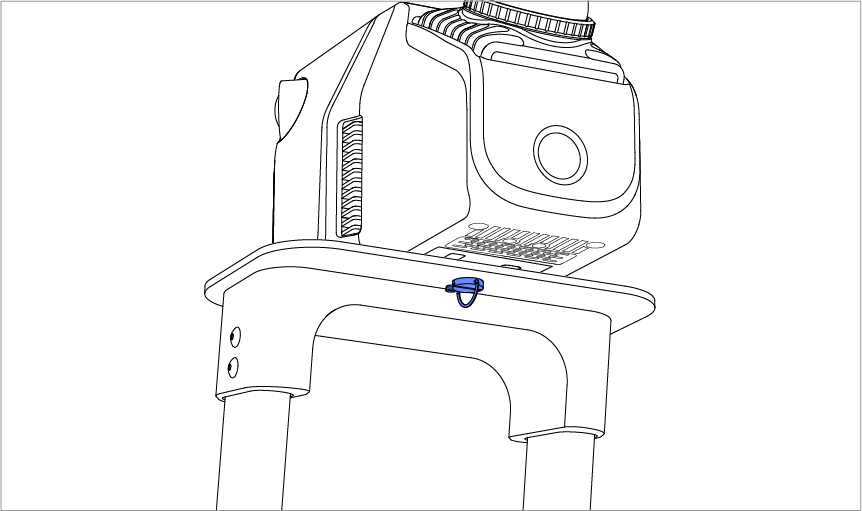

- Gerät an der Befestigungsbasis befestigen
Ziehen Sie die D-Ring-Schraube und Rändelschrauben fest, nachdem Sie sie auf die Bohrungen an Befestigungsbasis und Gerät ausgerichtet haben.
- Kit anheben und sichern

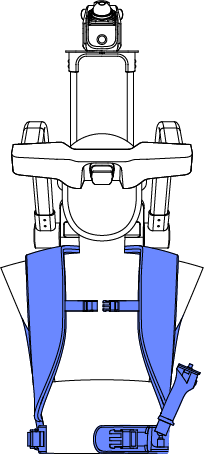

a. Klappen Sie den Brustmontagerahmen hoch und setzen Sie den Rucksack auf.

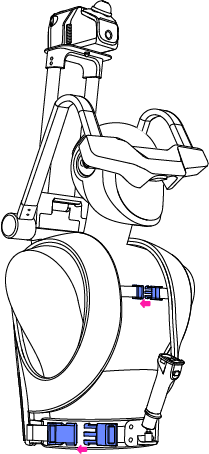

b. Schließen Sie den Hüftgurt und den Brustgurt.

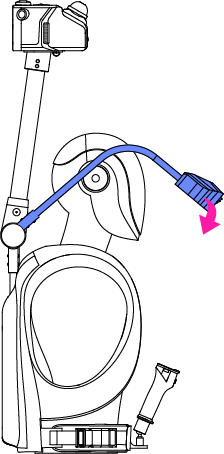

c. Senken Sie den Brustmontagerahmen ab.

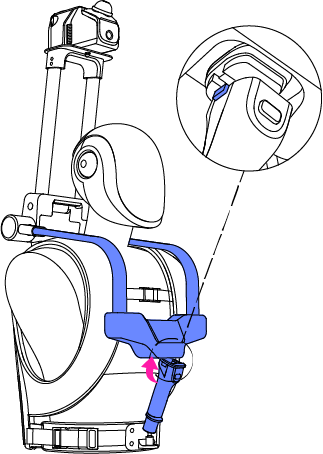

d. Befestigen Sie den Hüftgriff am Brustmontagerahmen. (Drücken Sie die seitlichen Tasten zum Lösen.)
