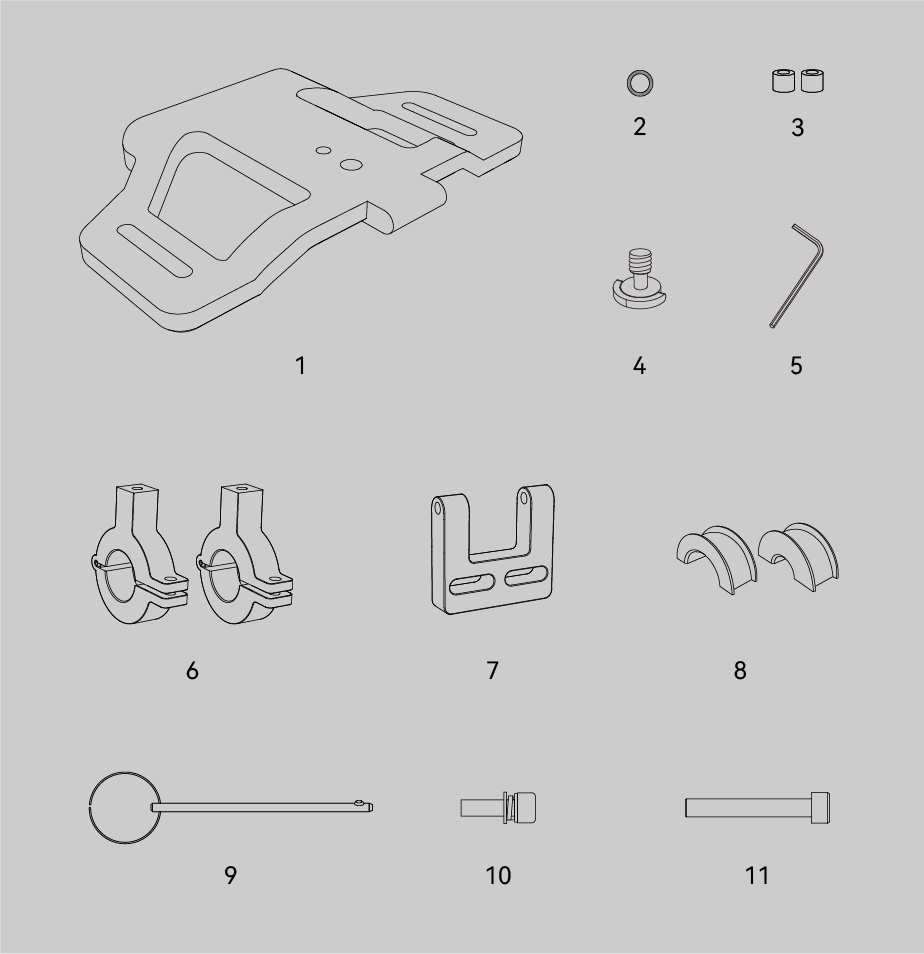

PACKLISTE ​

1.Fahrradhalterung 2.Doppelseitige Zahnscheibe 3.Aluminium-Abstandshalter 4.D-Ring-Befestigungsschraube 5.Inbusschlüssel 6.Umwerferklemme2 7.Riegel 8.Halbrunde Gummitülle (2klein 2groß) 9.Kugelsplint 10.M5 x 15 Kombischraube4 11.M5 x 50 Innensechskant-Schulterkopfschraube*2

*Produktbilder dienen nur zur Veranschaulichung. Das tatsächliche Produkt kann abweichen.

Montage ​

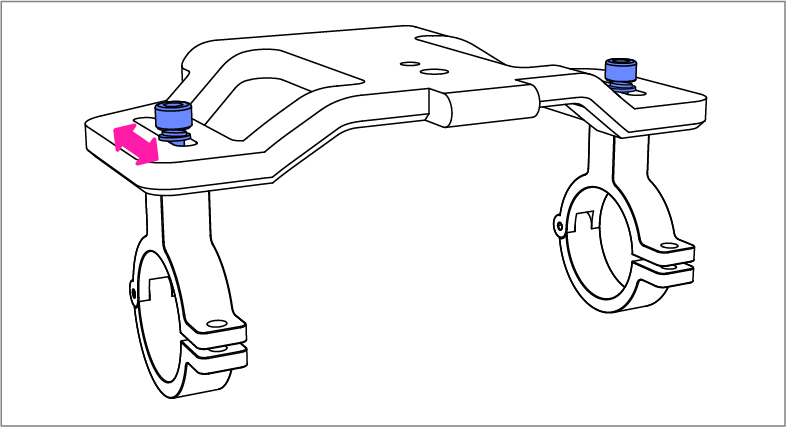

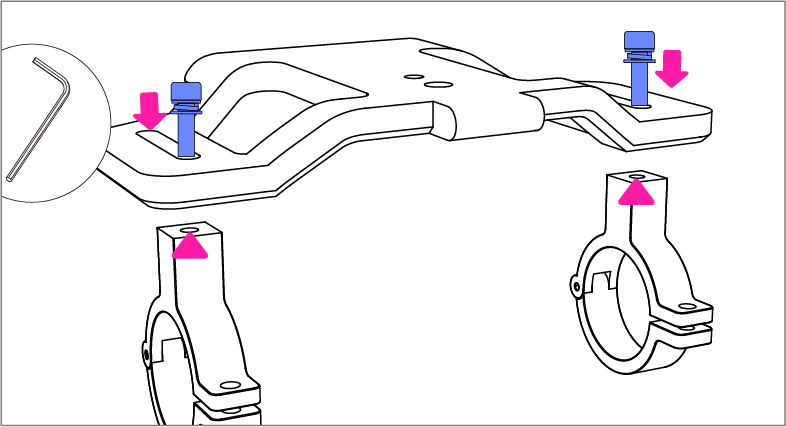

  1. Fahrradhalterung und Umwerferklemmen montieren

Befestigen Sie Fahrradhalterung und Umwerferklemmen mit der M5x15-Kombischraube und dem Inbusschlüssel. Passen Sie die Position je nach Fahrradmodell an.

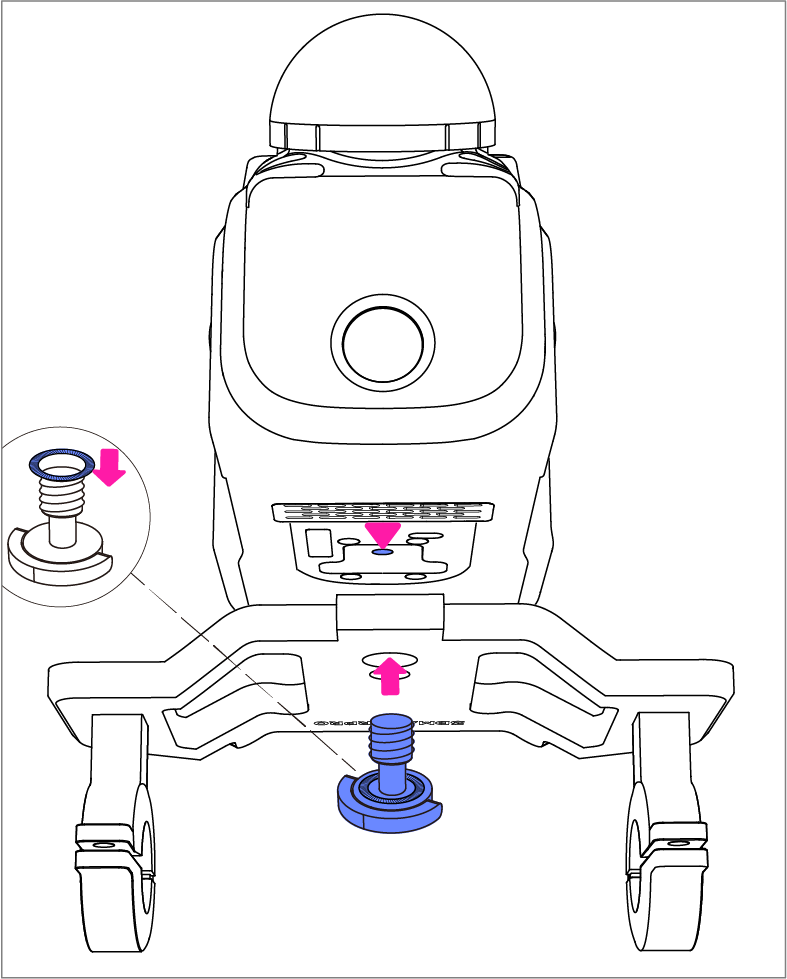

  1. Eagle-Scanner an der Fahrradhalterung befestigen

a. Legen Sie die doppelseitige Zahnscheibe unter den Schaft der D-Ring-Schraube.

b. Befestigen Sie den Scanner mit der Schraube an der Fahrradhalterung.

  1. Umwerferklemmen am Fahrradlenker befestigen

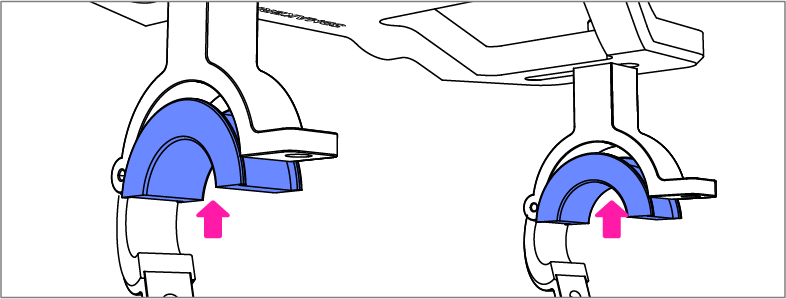

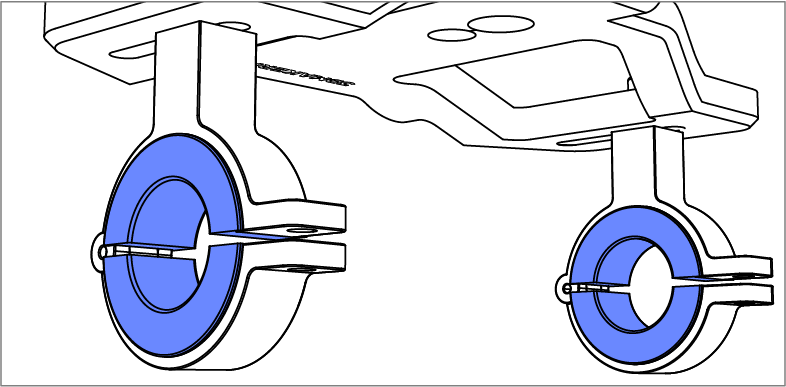

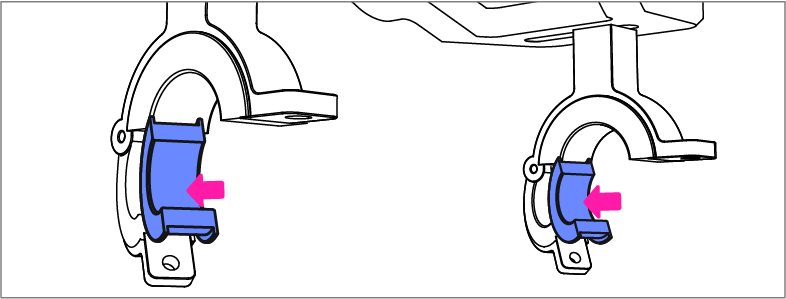

a. Wählen Sie die passende Gummimuffe und klemmen Sie sie in die Umwerferklemme.

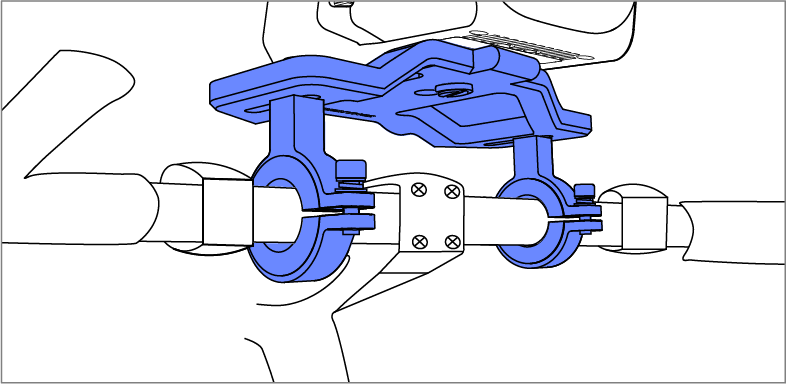

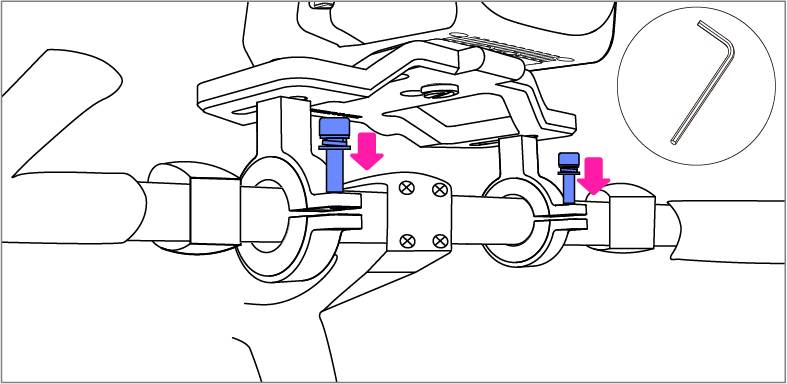

b. Befestigen Sie Lenker und Umwerferklemme mit den M5x15-Kombischrauben und dem Inbusschlüssel.

  1. Riegel am Fahrradlenker befestigen

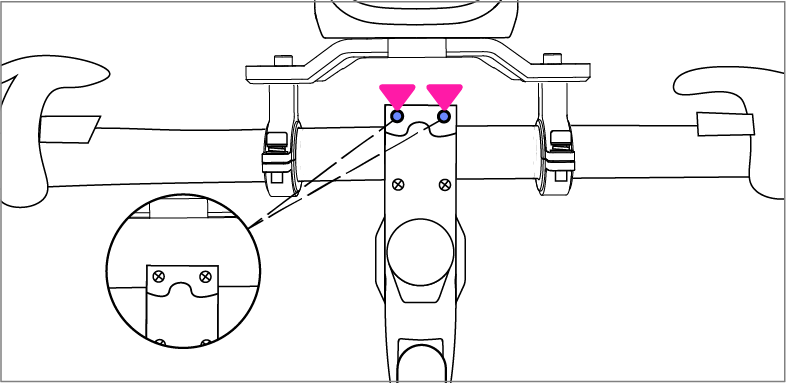

a. Entfernen Sie die Originalschrauben des Fahrrads.

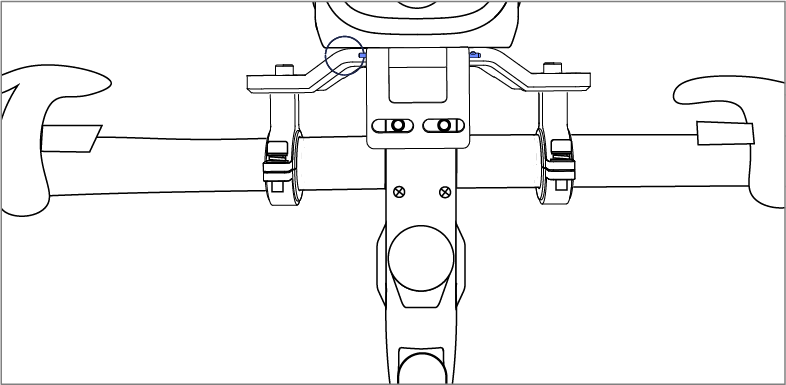

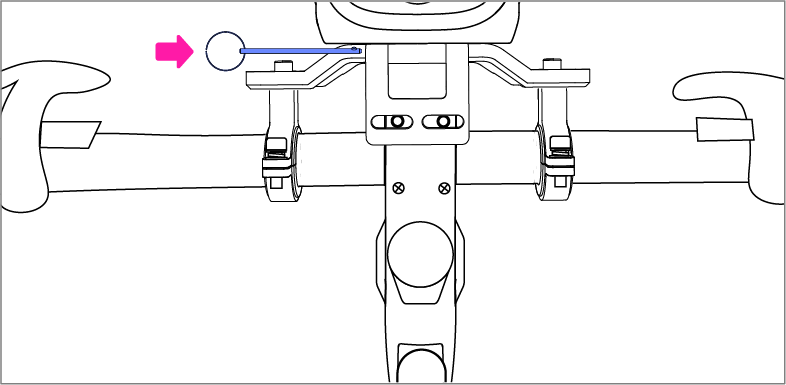

b. Befestigen Sie den Riegel mit dem Kugelsplint an der Fahrradhalterung.

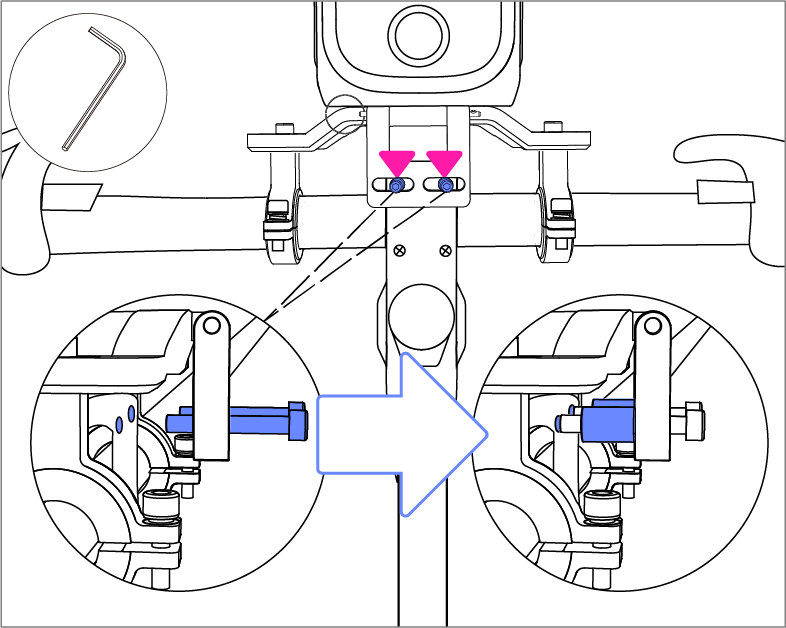

c. Setzen Sie den Aluminium-Abstandshalter auf die M5x50-Schraube, nachdem diese durch den Riegel geführt wurde. Justieren Sie die Position und ziehen Sie die Schraube mit dem Inbusschlüssel fest.
